Auto CAD2009新特性一攬

　　AutoCAD 2009有很多新特性，下面我們一起來看看。

　　你肯定會(huì )愛上新的快速屬性工具，馬上就可以編輯對象——從來沒有這么快過!

　　新的快速屬性工具讓你可以就地查看和修改對象屬性，而不用求助于屬性面板。你可以通過狀態欄(QP)打開/關閉快速屬性。打開快速屬性后，只要選擇一個對象，它的屬性就會(huì )顯示以讓你可以編輯。你可以通過CUI來控制每個對象什么屬性被顯示。

　　在草圖設置對話框中有一個新的選項卡來對快速屬性進行額外的控制。

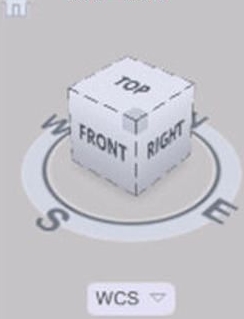

　　現在在3D中查看比以往更加容易。新的CUBE命令會(huì )顯示非常直觀的3D導航立方體。當代在這個交互的查看立方體上移到鼠標的時候，它會(huì )變成活動的。當你在沿著立方體移動你的鼠標時，熱點會(huì )亮顯。點擊一個熱點來恢復相關的視圖。你可以很容易地從Home標簽上的“查看”面板上抓取“查看立方體”命令(3D模型空間必須被激活)。

　　注意：查看立方體只有當你的圖形被設置為任一3D可視樣式時才能被使用。

　　你也可以使用查看立方體底部的羅盤在視圖之間進行切換。選擇并拖動羅盤上任一字母在同一個平面上旋轉當前視圖。在坐標系統的下拉列表中選擇UCS或WCS(你甚至可以在這個下拉列表中創(chuàng )建一個新的UCS)。

　　提示：點擊查看立方體上的房子標記，你可以快速返回到初始視圖。初始視圖可以通過快捷菜單設置。

　　你可以通過查看立方體設置對話框(在立方體上右擊)來控制查看立方體的許多內容。

　　你可以在許多不同的Autodesk程序中見到這個酷酷的查看立方體，所以你能夠在3D中快速導航而不用擔心你用的是什么軟件

　　現在來看看AutoCAD 2009所有新功能中我的最?lèi)?ài)! AutoCAD 2009動作錄制器。

想像一下你可以快速而簡單地錄制繪圖步驟以重復使用!我們在設計生活中都會(huì )有繁復的任務——現在你可以只錄制一次，將來你需要執行幾次就幾次。你甚至可以包含諸如暫停以讓用戶輸入、選擇對象等等。 現在開始...你只需要簡單地在“動作錄制器面板”上點擊“錄制”按鈕開始錄制你的操作步驟。

　　“動作錄制器”可以錄制下面這些動作：命令行、工具欄、Ribbon面板、下拉菜單、屬性窗口、層屬性管理器和工具面板。 完成錄制后，你只要點擊一下“停止”按鈕就可以了。你會(huì )被提示輸入一個宏名，然后你的宏會(huì )以文本的形式出現在一個框中。一個擴展名為.actm的文件會(huì )被保存在“選項”中設定的目錄下�，F在你可以試著通過點擊“運行”按鈕來測試一下你的宏。

　　動作宏的一些建議：

　　右擊宏的任何一個動作行來要求用戶輸入(例如，你想讓用戶來決定圓的半徑)

　　右擊宏的任何一個動作行來插入一個注釋對你的用戶提供幫助

　　右擊來編輯輸入如點、數字和文本

　　注意：宏除了層管理器和屬性面板外，不會(huì )認其它的對話框。所有其它的帶對話框的命令需要在命令行上運行(在命令行前面加一個短劃線(-) )。例如：-HATCH。宏會(huì )讓你進入對話框，但用戶需要輸入信息并手動退出。

　　你一定會(huì )喜歡上能夠快速保存那些繁復的你一直在重復做的步驟為一個宏，這樣你要做的工作就是點擊一個按鈕，任務像變魔術般就被完成了!
