AutoCAD中創(chuàng )建和定義UCS的方法

2009-05-10 AutoCAD AutoCAD

UCS的定義
    AutoCAD提供了多種方法來創(chuàng )建UCS，調用該命令的方式為：

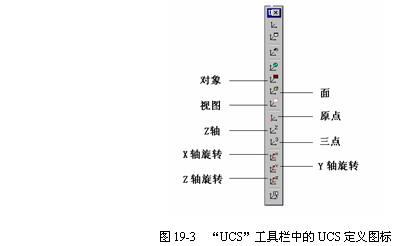

    工具欄：“UCS”→ ，或直接使用其他圖標進行定義，如圖19-3所示。
    菜單：【Tools（工具）】→【New UCS（新建UCS）】→子菜單
    命令行：ucs→New
AutoCAD中創(chuàng )建和定義UCS的方法
    在命令行調用“ucs”命令，并選擇“New”選項來定義UCS，系統提示如下：
    Enter an option [New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World] <World>: n    Specify origin of new UCS or [ZAxis/3point/OBject/Face/View/X/Y/Z] <0,0,0>:
    用戶可通過各種選項來使用不同的方法定義UCS，具體說明如下：
    (1) “origin（原點）”：指定UCS的原點，并保持其當前的X、Y和Z軸方向不變，從而定義新的UCS。
    (2) “ZAxis（Z軸）”：用指定的Z軸正半軸定義UCS。Z 軸正半軸是通過指定新原點和Z軸正半軸上的任一點來確定的。
    (3) “3point（三點）”：通過指定的三點定義UCS。第一點指定新UCS的原點，第二點定義X軸的正方向，第三點定義Y軸的正方向。Z軸由右手定則確定。
    (4) “Object（對象）”：根據選定三維對象定義新的坐標系，具體情況見表19-2。新UCS的Z軸正方向與選定對象的一樣。
表19-2 選擇的對象與相應的UCS

對象

確定UCS的方法

圓�。ˋrc）

圓弧的圓心為UCS的原點，X軸通過距離選擇點最近的圓弧端點

圓（Circle）

圓的圓心為UCS的原點，X軸通過選擇點。

標注（Dimension）

標注文字的中點為UCS的原點，X軸的方向平行于繪制標注時有效UCS的X軸

直線（Line）

距離選擇點最近的端點為UCS的原點，以直線方向為X軸

點（Point）

指定點為UCS的原點

二維多段線（Polyline）

多段線的起點為UCS的原點，X軸沿從起點到下一頂點的線段延伸

表19-2 選擇的對象與相應的UCS

對象

確定UCS的方法

二維填充（Hatch）

二維填充的第一點為UCS的原點，新X軸為兩起始點之間的直線

多線（Multiline）

距離選擇點最近的元素端點為UCS的原點，以該元素方向為X軸

三維面（3D Face）

第一點為UCS的原點，X軸沿開始兩點，Y的正方向取自第一點和第四點，Z軸由右手定則確定

形（Shape）、文字（Text）、

塊（Block）、屬性定義（Attribute）

對象的插入點為UCS的原點，新X軸由對象繞其拉伸方向旋轉定義，用于建立新UCS的對象在新UCS中的旋轉角為零度。

    (5) “Face（面）”：將UCS與選定實體對象的面對正。要選擇一個面，在此面的邊界內或面的邊界上單擊即可，被選中的面將高亮顯示。UCS的X軸將與找到的第一個面上的最近的邊對正。

    (6) “View（視圖）”：以垂直于視圖方向（平行于屏幕）的平面為XY平面，來建立新的坐標系。UCS原點保持不變。

    (7) “X”：指定繞X軸的旋轉角度來得到新的UCS。

    (8) “Y”：指
