調節閥閥瓣型線的加工

　　介紹了調節閥等百分比閥瓣型線在Master Cam 中的繪制，并自動生成加工程序的方法。

1、概述

　　柱塞式調節閥閥瓣型線是控制流量特性的重要因素。閥瓣型線有快開流量特性、直線流量特性、拋物線流量特性和等百分比流量特性等。本文以等百分比流量特性參數的閥瓣加工為例，介紹用MasterCam X6 軟件進行自動編程加工閥瓣型線的方法，以提高生產效率和編程的正確率。

2、工藝分析

2.1、零件圖

　　等百分比閥瓣( 圖1) 毛坯尺寸為Ф110mm ×30mm，材料為S32168。閥瓣加工時，用三爪卡盤裝夾，工件原點設在右端面中心位置。加工設備采用FANUC 0i 系統數控車床。

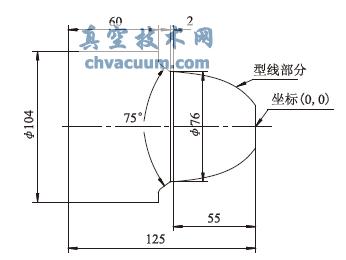

圖1 閥瓣

2.2、作圖

　　(1) 打開Master Cam X6 軟件，選擇視圖面，選擇下拉菜單V 視圖→A 標準視角→T 頂視圖，然后按圖1 繪制閥瓣型線，選擇下拉菜單C 繪圖→S 曲線→M 手動畫曲線，依次輸入閥瓣型線坐標值( 表1) ，然后繪制75°倒角和Ф104mm 的外圓等外形。

表1 閥瓣型線坐標值

　　(2) 2D 圖形繪制完成后，進入加工環境。選擇下拉菜單M 機床類型→L 車削→D 默認，系統進入加工環境。

　　(3) 在“操作管理”中單擊屬性- Lathe DefaultMM 節點前的“+”號，將該節點展開，然后單擊“材料設置”節點，系統彈出“機器群組屬性”對話框( 圖2) 。

　　(4) 設置工件形狀。在“機器群組屬性”對話框的Stock 區域中單擊“參數”按鈕，系統彈出“機床組件管理- 材料”對話框( 圖3) ，填寫毛坯外徑和長度后，點擊“√”確定。

圖2 “機器群組屬性”對話框

圖3 “機床組件管理- 材料”對話框

　　(5) 選擇下拉菜單T 刀具路徑→R 粗車，系統彈出“輸入新NC 名稱”對話框( 圖4) ，輸入相應的文件名，單擊“√”確定，系統彈出“串聯選項”對話框( 圖5) 。

圖4 “輸入新NC 文件名”對話框

圖5 “串聯選項”對話框

　　(6) 定義粗加工輪廓。在“串聯選項”對話框中單擊“部分串聯”按鈕，然后在圖形中依次選擇所作圖形的輪廓線，單擊“√”確定，系統彈出“車床粗加工屬性”對話框( 圖6) 。選擇粗車刀具，設置進給率、轉速等參數，單擊“√”確定。

3、結語

　　調節閥閥瓣的等百分比型線加工，使用MasterCam X6 軟件編程，相對于手工編程提高了加工生產的效率，對于圖形的仿真加工，提高了生產安全系數、并且降低了手工輸入數據的錯誤率。Master Cam X6軟件編程為調節閥多階調節和更復雜的閥瓣型線加工提供了方便、快捷和準確的工藝處理方式。
