孔板式調節閥流量特性設計與分析

　　介紹了孔板式調節閥的結構和主要特點，分析了閥門在各個開度下的流量，論證了閥門的直線型流量特性。

1、概述

　　孔板式調節閥在鉆井、泥漿循環以及地面注氣采氣等管匯設備中得到廣泛的應用。閥門關閉時，利用進、出口端之間的壓差，使得兩閥瓣緊緊壓在一起，無需外力的作用，即可實現閥門的密封，且密封性能良好。

2、結構特點

　　孔板式調節閥主要由閥體、閥蓋、閥桿、耐磨套和閥瓣等組成( 圖1) 。閥瓣采用組合結構，閥瓣的流通截面為扇形( 圖2) ，下閥瓣固定，通過上閥瓣的相對旋轉控制通流面積，以實現對流量的控制和調節。閥瓣采用特殊碳化鎢模制而成，碳化鎢具有較強的抗沖刷能力，尤其是在高壓差、高流速的工況下，可有效的延長閥門密封面的使用壽命。閥座出口端設置了耐磨套，有效地避免了節流后的高流速介質對閥體壁面的直接沖刷，提高了閥門的安全性能和使用壽命。

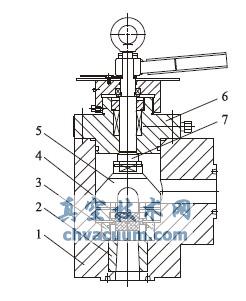

1. 閥體2. 耐磨套3. 下閥座套4. 閥瓣5. 撥叉6. 閥蓋7. 閥桿

圖1 孔板式調節閥

圖2 閥瓣

3、流量特性

　　典型的理想流量特性有快開型、直線型、拋物線型和等百分比型，孔板式調節閥采用了直線型流量特性，即閥的相對開度與相對流量成直線關系，其數學表達式為

5、結語

　　通過理論設計和軟件模擬驗證了孔板式調節閥流量特性，該閥在實際生產中使用，性能穩定，效果良好，滿足了用戶的需要。
