羅茨泵轉子型線的選擇
2009-08-10 楊乃恒 東北大學
羅茨泵是屬于容積泵的工作原理，其理論抽速公式如下：
Sth=4nLA
式中n為轉子的轉數
L為轉子的長度
A為泵腔的抽氣面積

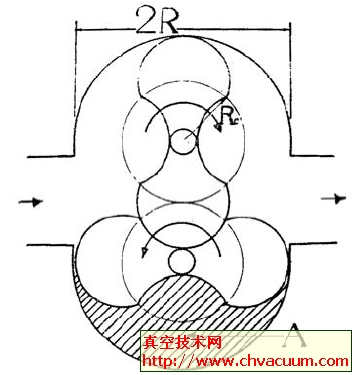

圖1 羅茨泵工作原理示意圖
通常轉子的轉子的半徑R和轉子的長度L之比為0.25-0.50。若增加泵的理論抽速，可以增加n、L和A的值，通常n=1500-3000轉/分，故常用增加A值，即增加抽氣面積來增加抽速。A值與轉子的型線有一定的關系，如圖1所示。

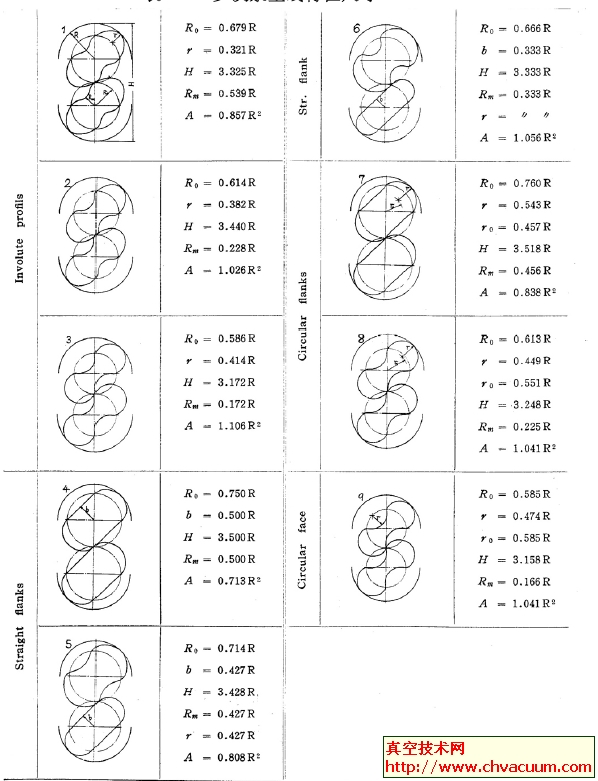

表1 羅茨泵型線特征尺寸
羅茨泵轉子型線有漸開線、擺線、圓弧線、直線及其包絡(luò )線等。因為轉子的腰部、穿軸的部位不能過細，因此出現直線形的轉子，兩個轉子最好相同形狀且便于加工及裝配，從表1中可以看出A的最大值約為A=1R2左右，表1所述的各種型線的特征尺寸有：Ro（節圓半徑）、 r（齒頂圓半徑）、 ro（漸線基圓半徑或圓弧頂圓半徑r的中心到轉子中心的距離）、 b（直線側面到轉子中心的距離）、 2Rm（轉子腰部的寬度）。
幾種轉子的齒形其A值是不相同的。排氣面積A為（0.731-1.106）R2。最大值近似得A對齒形的選擇要考慮加工難易和間隙流導均勻程度。一般選漸開線的型線居多。設計大泵時可以增加R值，因為thS為常數）。
