CAD基礎圖文教程：迅速搞懂用戶坐標系UCS

　　眾所周知，CAD軟件里是一個二維和三維空間，在這個空間當中有著統一的基準，也就是我們通常所說的世界坐標系(WCS)。

　　但并不意味著，這就是通用的坐標系，因為在實際繪圖中，大家因為視圖的調整，需要重新建立一個新的參考坐標系，因此CAD中提供用戶坐標系，也就是大家可能不太熟悉的UCS。

　　輸入UCS命令，可以根據不同的條件設置用戶坐標系，一般有以下幾種方式：

　　設置新的坐標原點，旋轉某個軸向；以某個對象為基準設置坐標系；以三維模型的某個面來定義UCS方便后續建模。

　　下面介紹一下UCS的使用情況。

1、機械零件圖的標注

　　在一些機械零件圖中，經常需要標注大量孔或者其他圖形的特征，這通常要在圖形上指定一個基點后再進行標注，如果用世界坐標系的話，顯然不是很方便，這個時候就可以使用用戶坐標系(UCS)來完成。

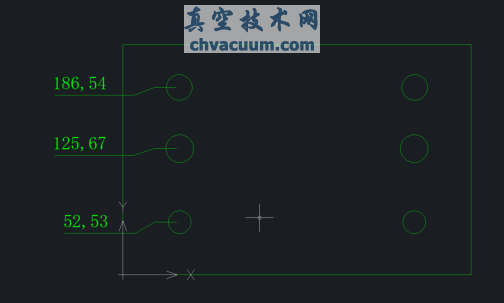

　　將UCS的原點，調整到相應的基點處，然后利用坐標標注來進行尺寸標注。如果結合連續標注，那么速度會(huì )非�？�，而且圖面也很整齊。

2、特殊的傾斜圖紙

　　有一些圖紙因為某些原因，本身就是傾斜的，例如市政圖紙。

　　如果保持在傾斜狀態下繪圖或出圖都不方便，因此通常會(huì )將坐標系進行旋轉，將圖形轉成正向。

　　基本的處理方式是輸入UCS命令輸入Z選項，輸入需要旋轉的角度，將UCS沿Z軸旋轉一定角度。當角度不明確時，可以輸入OB(對象)選項，然后選擇上或下邊框線。輸入PLAN命令，回車，將視圖切換為UCS的平面視圖。

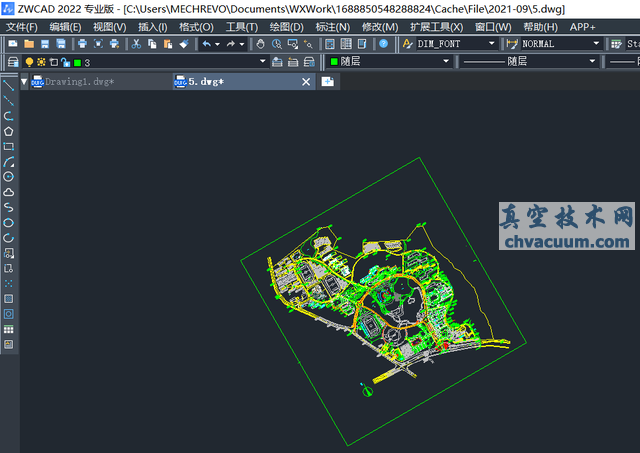

原始圖紙

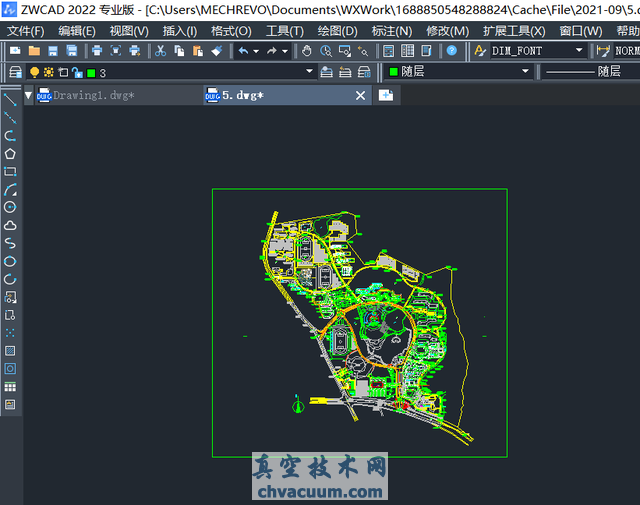

調整后的圖紙

3、CAD的三維建模

　　如果在CAD進行三維建模，經常要頻繁切換到用戶坐標系。

　　假設我們要在一個方體的側面上畫一個圓柱，我們就需要將UCS定義到方體的側面上。

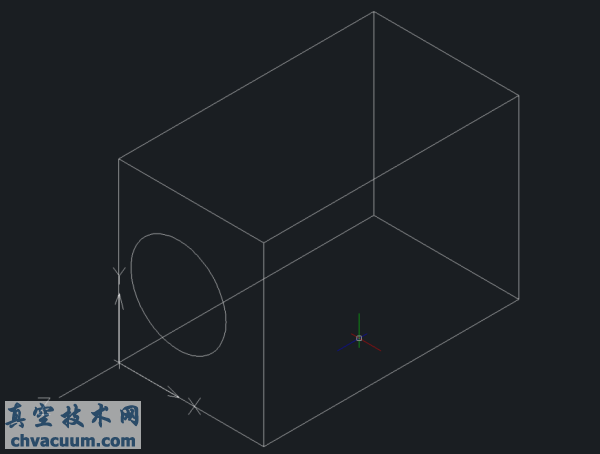

　　操作非常簡單，輸入UCS命令，回車，輸入F (面) 選項，然后在圖中選擇方體的一個側面，將UCS定位到方體側面后，就可以直接在方體的側面繪制其他圖形了。

　　UCS在不同的需求下，有著不一樣的用法，以上3種是比較常見的用法，如有興趣不妨下載使用并推薦給大家，有任何問題歡迎留言。
