1分鐘學1個CAD命令：面域功能

　　面域，在CAD制圖中用得可能不算多，但絕對是一個重要的功能。

　　面域是無法直接進行繪制的，必須通過圖形進行生成，這個對象和CAD的填充比較類似。

　　面域是一個具有物理特性的二維封閉區域，也很清楚地描述了其特征，它是一個面，而不是直線。

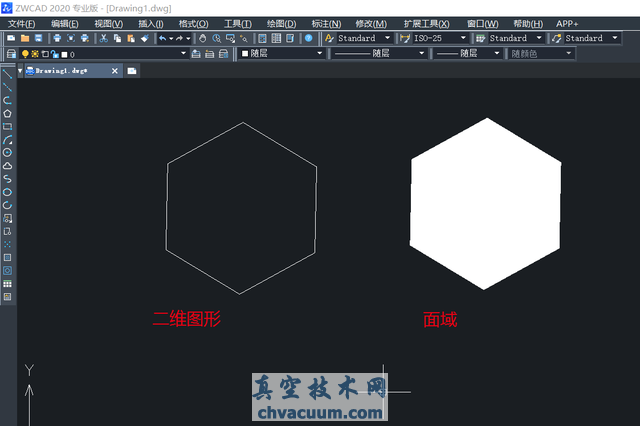

　　可以轉換為面域的閉環對象是封閉某個區域的多段線、直線、圓弧、橢圓、橢圓弧以及樣條曲線的組合，但不包括交叉交點和自交曲線。每個閉合環都將轉換為獨立的面域對象。在默認的二維線框模式下它跟普通的線看上去沒什么區別，但進入著色模式輸入SHADE命令后就可以看出他們的區別了。

　　下面介紹一下面域的應用場景。

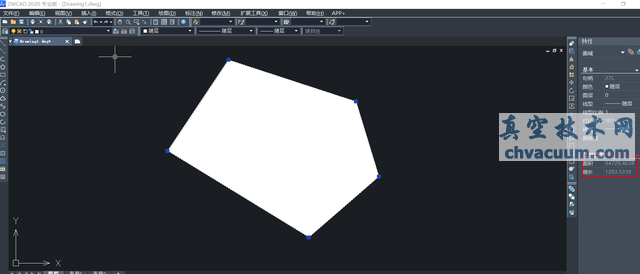

一、例如利用面域計算封閉環境的面積及周長

　　面域作為一個面，需要先繪制一個封閉的邊界，邊界可以是由直線、圓弧、多段線等圖形組成，原則就是封閉且不交叉。

　　是否可以一次選擇多個封閉線條生成多個面域?可以的。

　　那為什么有時候繪制圖形后無法生成面域呢?

　　原因其實很簡單，可能出現了交叉或不封閉的現象，只是缺口或交叉很小，不明顯，所以肉眼無法分辨。

　　如果出現類似情況，最基本的解決辦法是放大圖形的各個交點處，看看是否存在缺口或細小的交叉，有時缺口或交叉很小，需要放大很多倍才能看出來，交點又比較多，檢查起來也比較麻煩，可以想一些其他辦法，比如用PE命令連接所有線。

　　還有一種方法，就是利用BOUNDARY邊界命令，將生成對象類型設置成面域即可。

二、拉伸實體以及使用面域進行布爾運算

　　二維轉三維，需要使用面域。

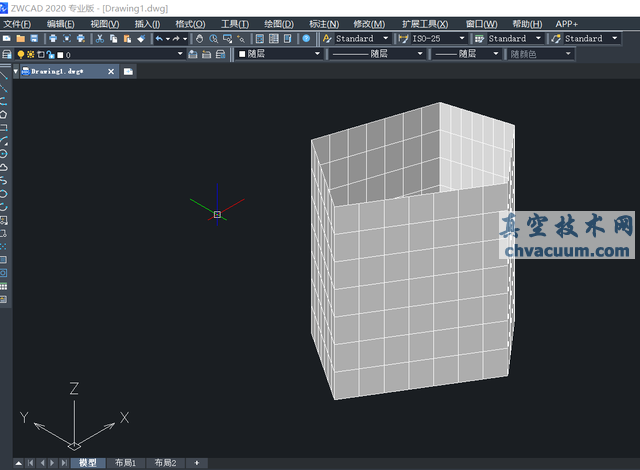

　　將所創(chuàng )建的面域可以作為三維圖形的截面進行拉伸、掃掠等三維操作。

　　利用面域進行布爾運算。

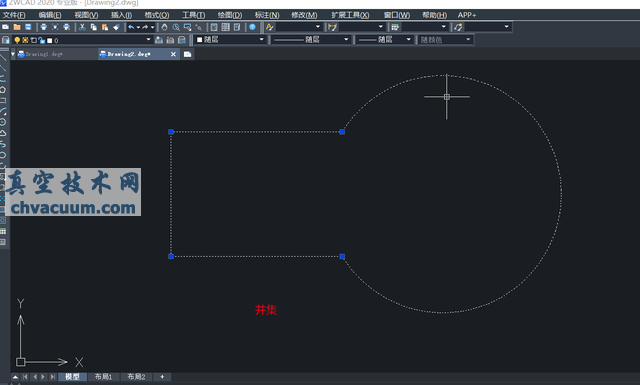

　　并集：將兩個面域合并成一個面域，前提是兩個面域之間存在交集。

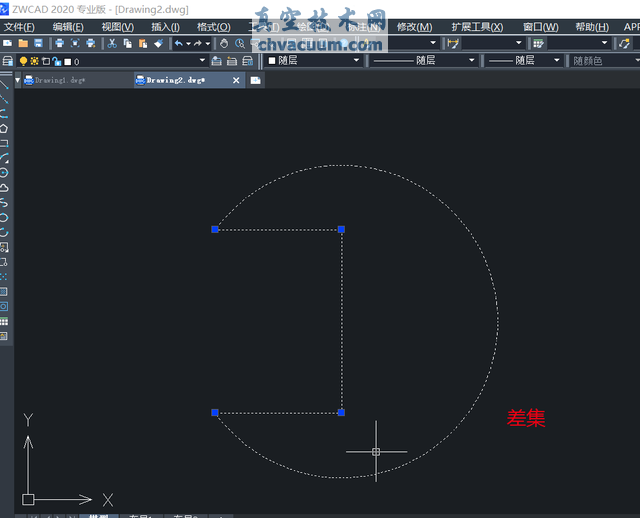

　　差集：進行差集計算之后，得到的是原面域被另一個面域覆蓋的區域減掉所剩下的區域。

　　以上是關于面域在實際場景中的應用，同一個命令結合不同的場景實現的效果是不一樣的，希望通過以上的介紹希望大家對面域這個命令有所了解。
