淺談新型D61-C系列大型蝶閥在袋式除塵器在線檢修中的應用
為便于袋式除塵器在鍋爐正常運行的情況下，能夠及時處理某個通道出現的故障，可在除塵器進出口煙道處設置D61-C系列蝶閥。除塵器故障檢修時，關閉故障通道的進出口蝶閥，使需檢修通道被切斷出來，并在短時間內致室內溫度迅速降低，從而實現除塵器在線切換檢修，以適應我國燃煤電廠機組備用率低、負荷率高的具體國情。
袋式除塵器已廣泛應用在各個領域。袋式除塵器在運行時會(huì )產生機構及濾袋破損等故障，所以袋式除塵器應具備在線切換檢修功能。在除塵器各通道進出口煙道上設置具備優質性能的D61-C系列大型蝶閥，使整個袋式除塵器由若干個單臺除塵器組成。某單臺除塵器發生故障后關閉該單臺除塵器的進出口蝶閥，將該單臺除塵器從工作狀態切斷出來進行安全檢修[1]。
針對發電廠除塵器進出口煙道內使用的蝶閥，在高溫煙氣中的密封性不好及設備使用、維護復雜、密封部件壽命短的問題，研制出一種單板滑塊彈性密封蝶閥。該閥結構簡單、操作簡便、成本低、易加工、密封性能好，閥內安裝彈性裝置可以補償閥框與閥板間溫差造成的間隙和由于制作產生的偏差，同時機械平面密封技術設備簡單，無需空氣密封裝置，檢修方便，使用成本低。
1、袋式除塵器在進出口處設置蝶閥的重要性
袋式除塵器在運行時會(huì )產生機構及濾袋破損等故障，產生故障時會(huì )引起設備運行阻力、排放濃度過高等現象。此時需要在保證整臺發電機組不停機的情況下，對發生故障除塵器的某個通道進行檢修，所以要求除塵器具備在線切換檢修功能。在除塵器各通道進出口煙道上設置D61-C系列大型蝶閥(見圖1)，使整個除塵器由若干個單臺組成。某單臺發生故障后關閉該單臺的進出口蝶閥，將該單臺除塵器從工作狀態切斷出來，然后開啟該單臺除塵器通風降溫系統，使發生故障通道氣溫由高溫速降至人體耐受溫度，便于工人及時對故障進行排除。

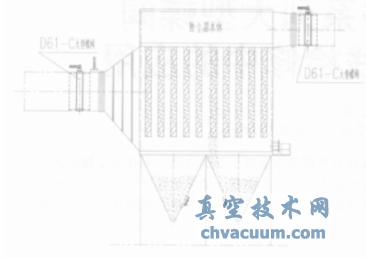

圖1 D61-C蝶閥在除塵器中的安裝位置
2、除塵器進出口煙道選用D61-C系列大型蝶閥的原因
目前國內外發電廠現有除塵器和脫硫系統使用的蝶閥主要是雙葉片百葉窗式閥、雙百葉窗式閥等。
(1)雙葉片百葉窗蝶閥
該類型擋板門由一扇百葉窗組成，百葉窗由兩片葉片組成。
(2)雙百葉窗蝶閥
該類型的擋板門由兩扇百葉窗組成，每扇百葉窗連接著若干軸承，兩片葉片固定在同一軸上。
百葉窗式蝶閥密封的制作工藝復雜，閥體較重，給檢修帶來不便。
3、D61-C系列大型蝶閥特點
(1)大型單板蝶閥，不受尺寸限制，可根據用戶要求制造。整體剛性好。
(2)閥板周邊為柔性彈性密封結構(見圖2)。該結構即可以克服熱變形，又能補償閥框與閥板之間的間隙。
(3)密封性好：采用特有技術，漏風率大大降低。
當蝶閥處于工作狀態時，閥板處于自然狀態。當蝶閥關閉時，彈性閥板進入到閥框中，在閥板四周伸縮板的作用下，使閥板與閥框充分接觸，確保了蝶閥的密封性，可實現閥整體漏風率<0.5%。

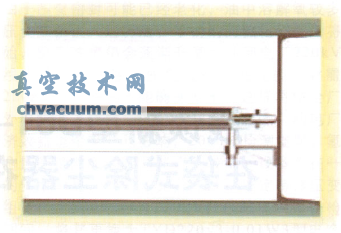

圖2 閥板周邊的柔性彈性密封結構

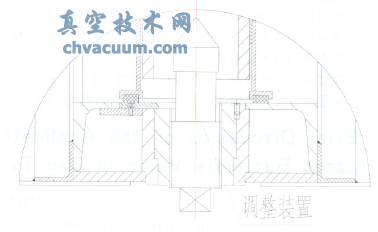

圖3 軸向間隙調整裝置
(4)閥板軸設置：軸向間隙調整裝置(見圖3)。
當蝶閥閥體與閥板裝配時，上下間隙的調整是利用軸向間隙調整裝置完成。如圖3所示，利用調整裝置在安裝過程中及安裝之后都能對蝶閥的閥板軸向間隙進行調節。
(5)閥門關閉靈活自如。
正常運行時蝶閥的迎風面是側框，面積非常小。該蝶閥的最大設計開關扭矩達30000N.m，即使煙道中閥門處有積灰，這個力量也足以保證閥板打得開關得嚴，運轉自如。避免了常規采用的多片式百葉窗式蝶閥由于變形和積灰造成閥門關不嚴，無法檢修的情況。
(6)結構簡單、操作簡便、故障率低，被用戶稱為“免修蝶閥”。
4、閥門開關控制形式
手動及電動兩種閥門，閥的開關都設有指示信號。
(1)手動操作方式。
該控制易操作，故障率極低，可減少成本，便于使用和維護。手動蝶閥獨立地采用兩級減速傳動。一級為蝸桿減速機構，傳動比大、省力。減速機特別要求具備自鎖功能。二級為開式銷齒輪減速機構，耐用，易加工，經濟適用，性能可靠。通過兩級減速可實現蝶閥最大輸出扭矩達30000N.m。見圖4所示。

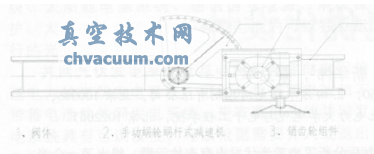

圖4 手動操作式D61-C蝶閥
(2)電動控制方式。
電動控制方式可選擇：執行器機構、電動推桿機構等。
5、D61-C系列大型蝶閥應用
該蝶閥在各大電廠袋式除塵器進出口上已廣泛應用，在使用過程中安全可靠，故障率低。
另外，該蝶閥適用于通風管道系統。特別適用于：火力發電廠空預器前后煙道;除塵器前后煙道;脫硝前后煙道;省煤器前后煙道等。
6、結論
近年來，隨著大氣污染日益嚴重，國際社會(huì )對于節能減排要求越來越嚴格，袋式除塵器在燃煤電廠中應用越來越多。預計我國燃煤電站在2012年后將實施≤30mg/Nm3的排放標準，高效率除塵的袋式除塵器將得到極大推廣，D61-C系列大型蝶閥將會(huì )有更好的應用前景。
參考文獻：
[1]鐘魯文，劉漢強，徐中.袋式除塵技術在燃煤電站上的應用[M].北京：中國電力出版社，2007.
