波紋管密封先導式安全閥

　　介紹了新型先導式安全閥利用波紋管對閥瓣上腔密封的特性，解決了閥門使用在高溫介質中密封性差，容易產生內漏等問題。

1、概述

　　普通的先導式安全閥采用O形圈或其他橡膠墊片密封，如果安全閥使用在高溫介質( 如高溫蒸汽) 等工況，易出現密封性差和內漏等缺陷。本文介紹一種用于復雜工況的新型波紋管密封先導式安全閥。

2、波紋管密封先導式安全閥的工作原理

　　波紋管密封先導式安全閥由閥體、導管、閥瓣、導向套、波紋管、導閥、閥蓋和彈簧等組成(圖1) 。當設備處于正常狀態，介質壓力處于正常工作壓力時，介質從主閥進口側通過導管進入到導閥，再由導管進入到閥瓣上腔。閥瓣上腔介質壓力與主閥進口側介質壓力相等。由于閥瓣上部受壓面積大于下方密封面處的向上受力面積，因此閥瓣密封面處具有足夠的密封比壓，密封性可靠。當設備介質壓力上升到預設定的整定壓力值時，導閥開啟，閥瓣上腔的介質瞬間排放，壓力下降，閥瓣下方的介質向上推力大于上方介質向下的作用力，閥瓣向上開啟，安全閥整體排放，當設備介質壓力下降到正常壓力值時，導閥關閉，閥瓣上腔壓力回升，閥門關閉。

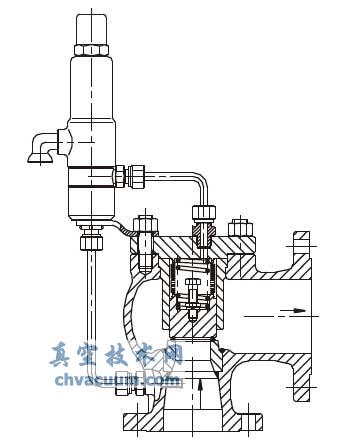

圖1 波紋管密封先導式安全閥

3、波紋管密封先導式安全閥的性能

　　波紋管密封先導式安全閥的閥瓣上部安裝有不銹鋼波紋管，使閥瓣上腔的介質與導向套隔離，閥瓣與導向套之間無需安裝其他的密封材料，因此耐高溫性好。因波紋管與其他零部件無相對摩擦磨損，所以使用壽命長。波紋管密封件與閥瓣和閥蓋之間采用焊接的形式連接，不受溫度的影響及介質的沖刷，減小了磨損性，密封性好。

4、結語

　　波紋管密封先導式安全閥適用范圍廣，經濟性好，使用壽命長，能夠滿足工況的苛刻條件。
