閥門的耐火試驗結果的覆蓋評定原則與常見問題
閥門耐火試驗標準要求試驗合格的閥門樣品可以覆蓋評定相同結構的其他閥門。覆蓋評定原則一般為相同結構的閥門樣品可以覆蓋評定大于試驗閥門樣品公稱尺寸和壓力級不超過其兩倍公稱尺寸和壓力級的其他閥門。
尺寸覆蓋評定原則
尺寸覆蓋評定原則一般為試驗合格閥門可以覆蓋評定結構與試驗閥門相同,公稱尺寸大于試驗閥門且不大于其兩倍的其他閥門。其中API6FA -1999、API6FD - 1995和JB/T 6899 - 1993規定,公稱尺寸為DN400 (NPS16)的試驗閥門,可以覆蓋評定所有公稱尺寸大于DN400 (NPS16)的其他閥門。ANSI/AP I 607 - 2005、ISO 10497 - 2004規定,公稱尺寸為DN200 (NPS8)的試驗閥門可以覆蓋評定所有公稱尺寸大于DN200 (NPS8)的其他閥門。公稱尺寸為DN50 (NPS2)的試驗閥門可以覆蓋評定所有公稱尺寸不大于DN100 (NPS4)的其他閥門。
壓力覆蓋評定原則
壓力覆蓋評定原則一般為試驗合格閥門可以覆蓋評定結構與試驗閥門相同,壓力級大于試驗閥門且不大于其兩倍的其他閥門。其中除AP I 6FA -1999和AP I 6FD - 1995中針對井口裝置產品的覆蓋評定最高壓力為20 000p si,其他各標準的覆蓋評定的最高壓力為Class2 500 ( PN420) 。
材料的覆蓋評定原則
除尺寸和壓力覆蓋評定外ANSI/AP I 607 -2005和ISO 10497 - 2004還規定了承壓件、承壓螺栓以及非金屬密封材料等的評定原則。
(1)試驗閥門殼體承壓材料為鐵素體材料、奧氏體材料或雙相體材料的可以覆蓋評定同類別的其他材料,鐵素體在試驗各方認可條件下原則上可以覆蓋評定奧氏體材料和雙相體材料。
(2)試驗閥門承壓用合金鋼螺栓在試驗各方認可條件下原則上可以覆蓋評定奧氏體鋼螺栓,但承壓用奧氏體鋼螺栓不能覆蓋評定合金鋼螺栓。
(3)密封處用的填充聚四氟乙烯材料與非填充聚四氟乙烯材料可以互相覆蓋評定。
試驗中常出現的問題

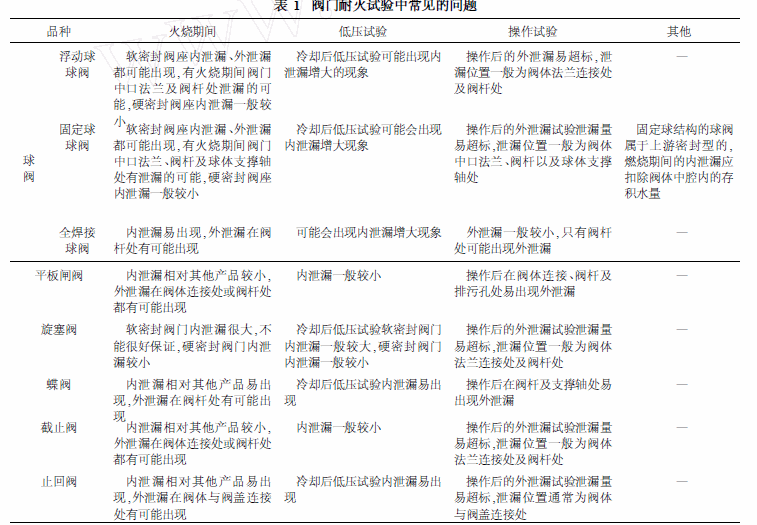

通過對幾百臺不同閥門耐火試驗分析,總結了幾種產品普遍存在的問題(表1) 。
