電動調節閥的執行機構與閥體連接的調試

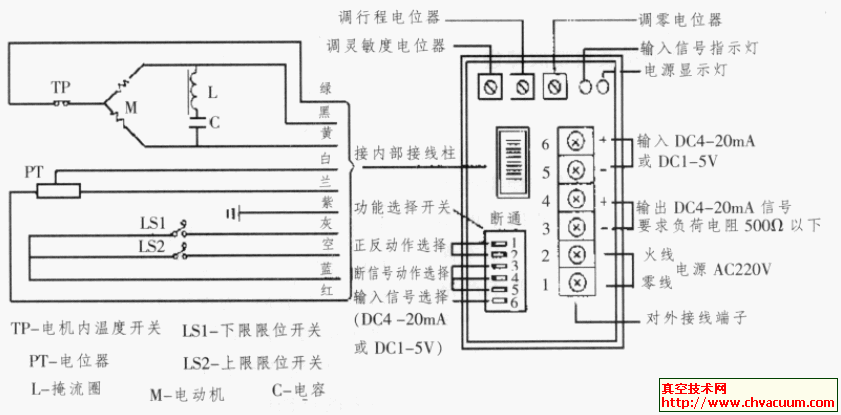

電動調節閥的執行器的外部配線接好后， 核對控制模塊的功能選擇開關，現以3610系列執行器為例（其它執行器類似），1、3、4 應處于斷開位置，2、5、6 應處于接通位置。用信號發生器給執行器加上約12mA 信號后，再接通220VAC 電源，即可對執行器進行調整，圖一為3610系列執行器內部接線圖。
1、零位調整
松開下限限位開關凸輪螺釘， 將限位開關置于自然狀態。逐漸減小輸入信號到4mA 后，觀察執行器輸出軸與閥桿的位置是否合適， 若合適則用開合螺母把二者連好，若不合適則調整零位電位器。順時針調整時，執行器輸出軸往上走，逆時針調整時執行器輸出軸往下走。直至二者的位置合適后，用開合螺母把二者連接好；
2、行程調整
松開上限限位開關凸輪螺釘， 將限位開關置于自然狀態。逐漸增大輸入信號到20mA 后，調整行程電位器順時計調整時使行程增大，逆時針調整時行程減小，直到調到所需的行程。
3、下限限位開關的調整
逐漸減小輸入信號到3.7~3.9mA，此時，執行器輸出軸與連桿有相對位移為1mm 以?xún)龋?閥門被關上，再調整LS1限位開關凸輪，凸輪逆時針壓合限位開關后，緊固好凸輪螺釘。當調整下限限位時，需將調節信號調至3.7~3.9mA，將凸輪LS1 頂向壓輪。
若信號調至4mA，將凸輪頂向壓輪則更準確。但一段時間后零點發生漂移， 若零點向4mA 以下漂移，則正如上述限位方法無任何負面影響； 若零點向4mA 以上漂移，例如4.1mA，那么考慮到伺放接受4mA 的調節信號和4.1mA 的反饋信號時，就會(huì )發出關閉執行器閥門的信號， 而此時執行器已被限位不能再關。此情況下執行器電機始終在轉動，電機易過熱保護動作和燒毀，此現象應避免。所以調下限限位時， 需將調節信號調至3.7-3.9mA 來決定凸輪LS1的位置。
4、上限限位開關的調整
逐漸增大輸入信號到， 調整LS2限位開關凸輪，凸輪順時針壓合限位開關后，緊固好凸輪螺釘。同理， 當調整上限限位時， 需將調節信號調至20.1mA 來決定凸輪LS2的位置。
