CAD標注幾個常見問題的原因和解決方法？
在標注或修改標注，尤其是在修改別人CAD圖紙的標注的時候經常會(huì )遇到各種各樣的問題，其實主要是因為對CAD標注參數不了解或使用不當，因此決定將標注編輯過程幾種常見的問題總結一下，并結合問題介紹一下正版CAD中標注相關的幾個重要參數。
一、為什么修改了標注樣式后標注沒有變?
標注的特性是由標注樣式控制的，但在有些圖紙中修改標注樣式的參數后卻發現標注沒有變化，這是為什么呢?
其實原因很簡單：就是這些標注被單獨修改過某些參數，這些參數就不再受標注樣式的控制。
比如標注樣式的字高設置是2.5，在圖中使用此樣式標注后，選中這些標注在特性面板(CTRL+1)中將字高修改成3，此時如果將標注樣式的字高修改成5，這些標注的字高仍會(huì )是3，不會(huì )再跟隨變化。
1、怎么知道標注的哪些參數被單獨修改過呢?
標注有幾十上百個參數，怎么能看看出來標注的哪個參數被單獨修改過呢?
方法不止一種，比如修改標注樣式的字高后，標注字高沒有變，顯然這個標注的字高是被單獨修改過的，但這種方式無法知道是不是還有其他參數被單獨修改過。
其實最有效的方法是查詢LI。

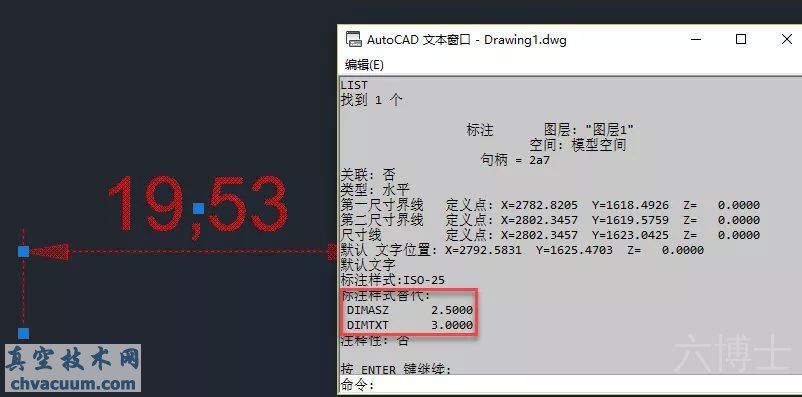

輸入LI，回車，選擇一個標注，回車，就可以看到標注被修改的參數，如下圖所示。
查詢不像特性面板列出了標注的所有參數，而只是列出了標注使用的標注樣式，以及標注被修改過的參數。在標注樣式替代下面顯示的就是標注被修改的參數，例如上圖中的標注被單獨修改過兩個參數，DIMASZ就是標注箭頭的大小，DIMTXT就是標注字高。

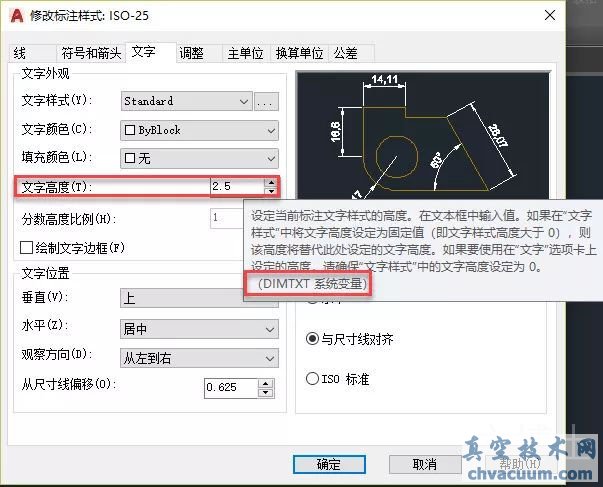

當然要想從查詢信息知道標注哪些參數被修改，還需要了解標注的這些變量，記不住沒有關系，可以到幫助的系統列表中去查看，常被修改的就那幾種，看幾次就記住了。在標注對話框也可以查看，高版本CAD標注對話框的提示信息中明確地告訴我們每個參數對應的變量，如下圖所示。
2、如何清除標注的這些替代參數?
之前手動通過特性面板或其他方式修改過標注的參數，后面再想修改這些參數，也只能通過手動的方式修改了，怎么能清除掉這些替代參數，恢復成由標注樣式控制呢?
方法也挺簡單的：
在標注樣式列表或標注樣式管理器中將標注樣式設置為當前樣式，在菜單或命令面板中執行更新命令，再選中要調整的一個或多個標注即可，如下圖所示。
從上面的提示可以看出更新的命令是-DIMSTYLE(標注樣式)，也就是標注樣式D命令的命令行模式，輸入-DIMSTYLE后回車，恢復R選項等同于更新的操作，只是在命令行操作比較麻煩，輸入R回車后還需要再回車確認一次才能選擇標注。
二、為什么測量值跟圖中標注值不一樣?
今天還有人在群里問類似的問題，之前也發過相關的文章專門介紹這個問題，其實總結起來就一句話：圖紙不是1:1或精確繪制的，因此人為地修改了標注尺寸。
測量值是當前圖面上繪制的尺寸，但標注尺寸則是可以根據需要進行修改的。修改的方式有兩種：
一種是直接修改尺寸的值
相當于用一個輸入的文字替代了標注的測量值，這種情況常見于非精確繪圖，圖形有少量誤差，于是人為修改一下尺寸值。

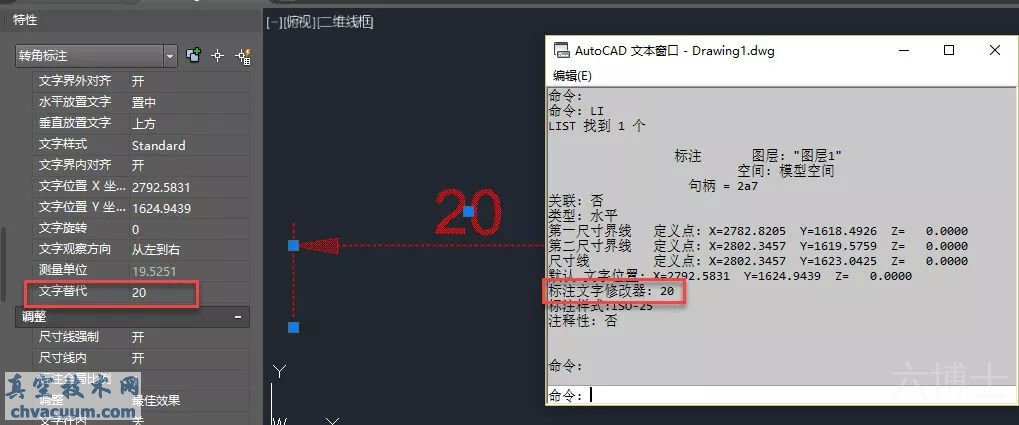

如果是手動修改的標注值，在特性面板(CTRL+1)或查詢LI都可以看出來，如下圖所示。
另一種是修改了標注或標注樣式的線性比例(或稱測量單位比例)
當圖形不是按照1:1繪制的時候，可以通過調整標注的比例，讓標注值等于實際尺寸。這個比例在標注樣式中叫測量單位比例，在特性面板中叫線性比例，變量是DIMLFAC。
其實要判斷哪種情況也很簡單，首先查看一下此標注用的標注樣式，然后將這種標注樣式設置為當前，在圖面上標注一個尺寸，看看新創(chuàng )建的標注是跟測量值相同，還是跟圖面的標注類似，按一定比例縮小或放大了，如果新標注跟測量值是相同的，則說明圖中標注單獨調整了比例(可以用前面說的查詢LI方法查看)，如果新標注也跟測量值不同，則是標注樣式中設置了測量單位比例(或者修改了變量DIMLFAC)
如果圖紙繪制不精確，那也沒有什么辦法處理了，要么重畫，要么將錯就錯了。如果圖紙是修改了測量單位比例，說明不是1：1繪圖，怎么處理就看你后續的需要了，你如果想恢復成1：1，那就縮放圖紙，將標注樣式的比例改回1;如果不想大動的話，那就按照圖中的比例繼續繪圖和標注吧。
三、放大或縮小圖塊中的標注炸開后怎么保持原樣?
標注如果不在圖塊內部，無論如何縮放SC，標注箭頭大小、字高等基本特性是維持不變的，但標注的值跟隨尺寸的縮放自動更新變化。但如果標注和其他圖形一起做成圖塊，被放大或縮小后，標注就被作為圖形處理了，箭頭、文字、標注線都被放大或縮小，且標注的值卻不會(huì )變化，如下圖所示。
圖塊被炸開后，標注就會(huì )自動重新計算，標注就會(huì )變成跟普通圖形縮放相同的效果。
如果我么想保持圖塊炸開前的效果怎么辦呢?

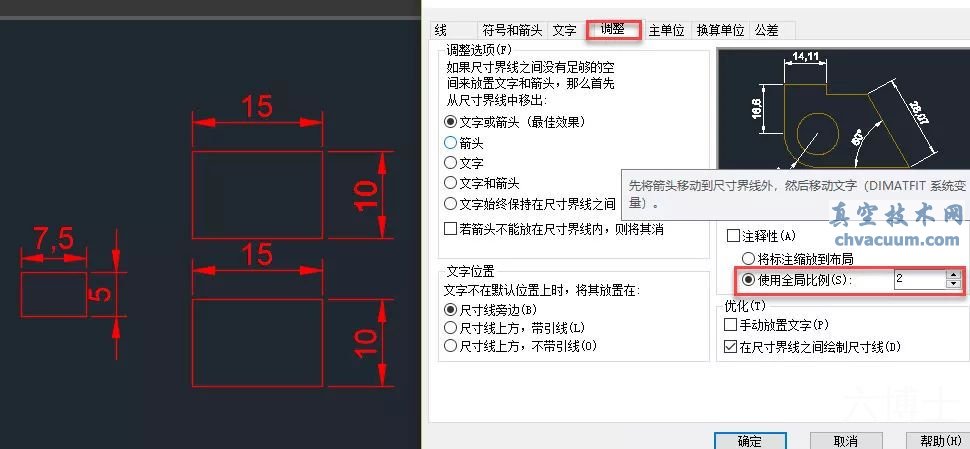

其實也很簡單，也就是標注值要比實際值小1倍，但標注的箭頭、文字、尺寸線就卻大一倍了，只需要將前面講過的測量單位比例設置成0.5，再將標注的特征比例設置成2就可以了，如下圖所示。
如果圖中其他使用此標注樣式的圖形不需要調整比例的話，我們就需要在原標注樣式的基礎創(chuàng )建一個新的標注樣式再調整比例并應用到炸開后的標注上。
四、為什么標注尺寸值不連續變化?
在圖紙中拖動標注的時候發現尺寸值不是連續變化，而是跳動變化的，比如是3的倍數或是5的倍數。遇到這種情況，可以檢查一下標注樣式主單位的舍入值。標注樣式不僅可以設置四舍五入，而且可以隨意設置舍入值，可以設置成小數，比如0.2，也可以設置成不同的整數3或5。之所以這么設置我也不清楚，不知道是因為沒有精確繪圖，還是說尺寸標注有特殊要求。
上面簡單介紹了幾種標注相關的常見問題和解決辦法，希望對大家有幫助。標注有很多參數，如果哪個設置不合理都有可能導致出現問題。但有些問題可能需要到其他地方找答案，比如有網友問了標注線寬設置的問題，雖然參數設置在標注樣式中，但其實并不屬于標注本身的問題。
還有一些問題，可能現象不一樣，但如果仔細分析，可能跟上面列舉的一些問題的原因是一樣的，比如這兩天有網友說的圖塊炸開后里面的標注箭頭變大的問題，我后面單獨寫了一下問題分析和處理的過程。希望大家遇到類似問題，也可以自己先分析一下，解決不了的時候，再給我留言或發消息。
