CAD標注樣式管理器中不顯示標注樣例怎么辦？

　　有網友在群里問，為什么CAD中標注樣式管理器的樣例圖中只看到圖形，看不到標注的樣例，如下圖所示。

　　不知道大家有沒有遇到過，為什么會(huì )出現這種問題呢?

　　估計大多數人沒有想到，對話框中預覽圖的圖形顯示居然會(huì )跟圖層的開關有關系。

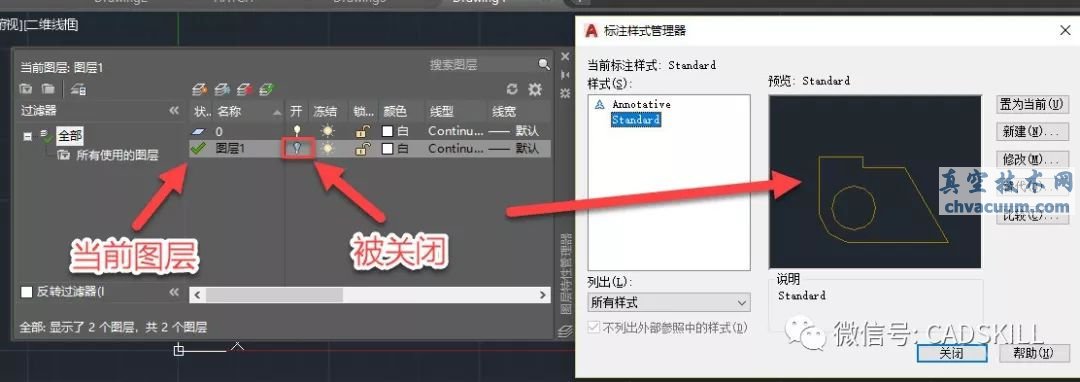

　　問題原因：如果當前圖層被關閉，標注樣式管理就會(huì )顯示成這樣。

　　如下圖所示。

　　為什么會(huì )這樣呢?

　　我想正版CAD軟件可能是要提醒大家，你的當前圖層被關閉了!你這時候如果畫圖的話，圖形會(huì )看不到的!

　　要檢查當前圖層是否關閉，不需要打開圖層管理器，在工具欄或命令面板中圖層列表顯示的圖層就是當前圖層，直接看一眼就知道了，如下圖所示。

　　點開圖層列表，當前圖層會(huì )顯示在最上面，但有時反而會(huì )被忽略，如下圖所示。

　　最后要再跟大家重復一遍：

　　當前圖層是可以關閉的。如果當前圖層被關閉，我們畫的圖形會(huì )看不到，而且標注樣式管理器中會(huì )不顯示標注的樣例。
