AutoCAD2013中文版指定點的位置的幾種方法

　　用AutoCAD2013中文版繪圖時，經常需要指定點的位置,如指定直線的端點、指定圓和圓弧的圓心等。

一、指定點的方法

　　繪圖時，當AutoCAD2013中文版提示用戶指定點的位置時，通�？梢杂靡韵路绞酱_定點。

　　1、用鼠標在屏幕上直接拾取點：

　　具體過程為：移動鼠標，使光標移動到對應的位置(一般在狀態欄上會(huì )動態顯示出光標的當前坐標)，然后單擊鼠標左鍵。

　　2、利用對象捕捉方式捕捉特殊點：

　　利用AutoCAD2013中文版提供的對象捕捉功能，可以準確地捕捉到一些特殊點，如圓心、切點、中點、垂足點等。

　　3、給定距離確定點：

　　當AutoCAD2013中文版給出提示，要求用戶指定某些點的位置時(如指定直線的另一端點)，拖曳光標，使AutoCAD2013中文版從已有點動態引出的指引線(又稱為橡皮筋線)指向要確定的點的方向，然后輸入沿該方向相對于前一點的距離值，按Enter回車鍵鍵或空格鍵，即可確定出對應的點。

　　4、通過鍵盤輸入點的坐標：

　　用戶可以直接通過鍵盤輸入點的坐標，且輸入時可以采用絕對坐標或相對坐標，而且在每種坐標方式中，又有直角坐標、極坐標、球坐標和柱坐標之分。

二、通過坐標確定點的方式

　　【1】絕對坐標：

　　點的絕對坐標是指相對于當前坐標系原點的坐標，有直角坐標、極坐標、球坐標和柱坐標4種形式。

　　1、直角坐標：

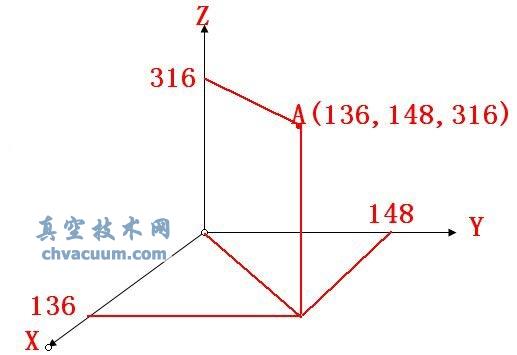

　　直角坐標用點的X、Y、Z坐標值表示該點，且各坐標值之間用逗號隔開。例如：136,148,316可表示一個點的直角坐標。

　　2、極坐標：

　　極坐標用于表示二維點，其表示方法為：距離<角度。其中，AutoCAD2013距離表示該點與坐標系原點之間的距離;角度表示坐標系原點與該點的連線相對于X軸正方向的夾角。例如：185<39可表示一個點的極坐標,各參數的含義如圖所示的點B所示。

　　3、球坐標：

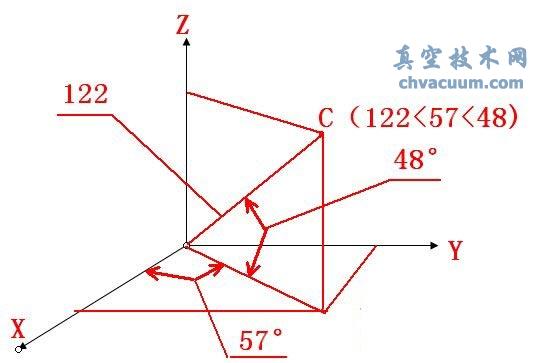

　　球坐標用3個參數表示一個空間點：點與坐標系原點的距離L，坐標系原點與空間點的連線在XY面上的投影與X軸正方向的夾角(簡稱在XY面內與X軸的夾角)A，以及坐標系原點與空間點的連線相對于XY面的夾角(簡稱與XY面的夾角)β(Beta大寫Β，小寫β)，各參數之間用符號<隔開，即L<A<β。例如：122<57<48可表示一個點的球坐標，AutoCAD2013各參數的含義如圖所示的點C所示。

　　4、柱坐標：

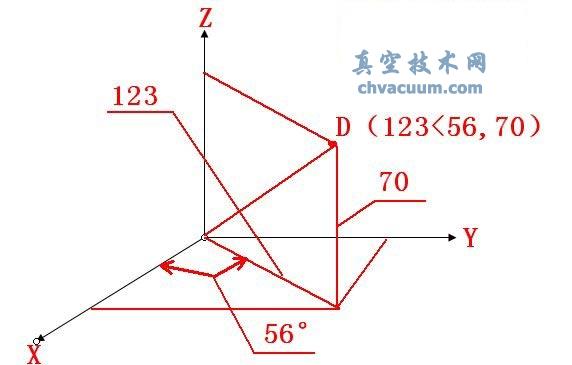

　　AutoCAD2013柱坐標也是通過3個參數描述一點：該點在XY面上的投影與當前坐標系原點的距離p，坐標系原點與該點的連線在XY面上的投影相對于X軸正方向的夾角A，以及該點的Z坐標值Z。距離與角度之間要用符號<隔開，而角度與Z之間要用逗號隔開，即p<A，Z。例如：123<56，70可表示一個點的柱坐標，各參數的含義如圖中的點D所示。

　　【2】相對坐標：

　　AutoCAD2013相對坐標是指相對于前一坐標點的坐標。相對坐標也有直角坐標、極坐標、球坐標和柱坐標4種形式，其輸入格式與絕對坐標相似，但要在輸入的坐標前加上前綴@。例如：已知當前點的直角坐標為(200，100)，如果在指定點的提示后輸入：

　　@-80,125

　　則相當于新確定的點的絕對坐標為(120,25)。在后邊的教程中將詳細講解相對坐標和相對極坐標的使用方法。
