圖文詳解AutoCAD2013中文版繪圖的基本設置

AutoCAD2013中文版設置圖形界限的方法

　　設置圖形界限類似于手工繪圖時選擇繪圖圖紙的大小，但具有更大的靈活性。選擇“格式”|“圖形界限”命令，即執行LIMITS命令，AutoCAD2013中文版提示：指定左下角點或 [開(ON)/關(OFF)] <0.0000，0.0000>：(指定圖形 界限的左下角位置，直接按Enter回車鍵或Space空格鍵采用默認值)指定右上角點：(指定圖形界限的右上角位置)。

　　指定右上角點：

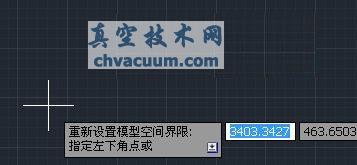

　　指定左下角點：

AutoCAD2013中文版設置繪圖單位格式的方法

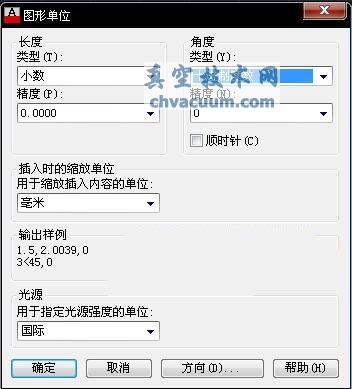

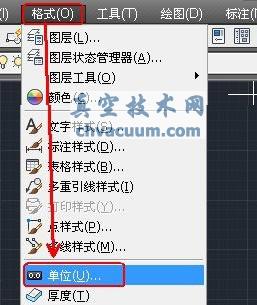

　　設置繪圖的長度單位、角度單位的格式以及它們的精度。選擇“格式”|“單位”命令，即執行UNITS命令，AutoCAD2013中文版彈出“圖形單位”對話框。

　　或輸入UNITS命令。

　　AutoCAD2013對話框中，“長度”選項組確定長度單位與精度;“角度”選項組確定角度單位與精度;還可以確定角度正方向、零度方向以及插入單位等。

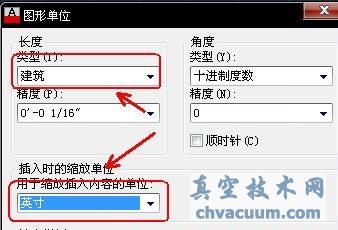

　　例：長度【類型】選擇“建筑”;【用于縮放插入內容的單位】選擇“英寸”。

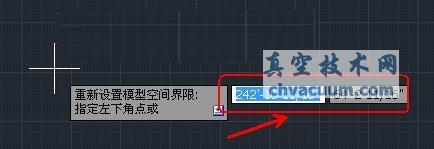

　　AutoCAD2013點坐標顯示樣式：
