中望CAD2009的夾點編輯與應用

    CAD中的夾點是指為了便于控制和操縱實體，而在每一實體的某些特別的位置上設定的特征點，亦稱關鍵點。正確運用夾點不僅可以用來捕獲指定實體上的點，而且還可以運用由夾點自動編輯模式提供的幾種不同的方式(拉伸、移動、旋轉、變化、鏡像等)來控制、編輯處理圖形。

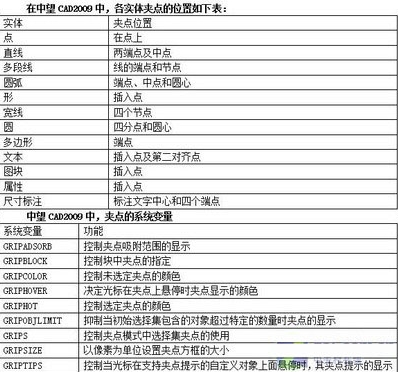

CAD2009功能操作參數

    夾點的選中

　　在不執行任何命令的情況下選中對象，顯示其夾點，默認為藍色，稱為"冷點"，然后單擊其中一個夾點，夾點顏色將變?yōu)榧t色，稱為"熱點"，這個時候，命令行提示：

　　"**拉伸**

　　指定拉伸點或[基點(B)/復制(C)/放棄(U)/退出(X)]:"

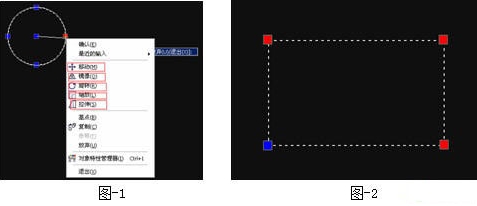

　　或者單擊鼠標郵件，彈出選項菜單，如圖1所示：

    可以根據提示進行相關的操作。支持拉伸(stretch)移動(move)旋轉縮放鏡像模式的夾點編輯操作。

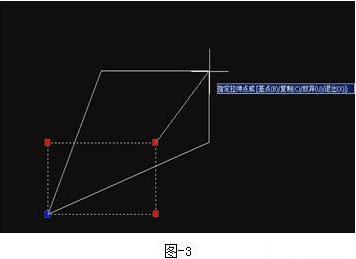

　　按住SHIFT鍵，然后在夾點上點擊鼠標左鍵，可以實現選中多個夾點（見圖3）。

    在選擇多個夾點后，選定夾點間對象的形狀將保持原樣。比如上圖的矩形，選中三個夾點后，三個夾點之間的距離是不改變的。

    用夾點創(chuàng )建多個副本

　　例如：畫一個矩形，選中一個夾點，進行"旋轉"操作，同時按住ctrl健�？蓪�(shí)現創(chuàng )建多個副本的功能。
