共軌噴油電磁閥動態特性仿真與實驗

　　電磁閥動態響應特性直接影響高壓共軌噴油器的開啟和關閉過程。首先對電磁閥驅動電流加載和卸載過程進行了實驗研究，基于實驗結果和驅動原理求取了不同氣隙下電磁閥磁鏈與電流的關系，并根據磁鏈與電磁力的關系建立了電磁閥的電磁模型。然后根據電磁閥的工作原理建立了描述銜鐵運動特性的電磁閥動力學模型。最后，在Matlab/Simulink仿真環境中建立了以驅動電流為輸入的共軌噴油器電磁閥機電耦合模型，對模型進行了驗證，仿真計算結果與實驗結果顯示了很好的一致性。

引言

　　電磁式共軌噴油器的開啟和關閉由電磁閥控制，是衡量噴油器動態響應特性的重要指標，與電磁閥的動態特性緊密相關。國內外研究人員已經對電磁閥特性進行了大量的研究。

　　真空技術網(http://likelearn.cn/)之前的一篇文章中提出了一種估算銜鐵位移的方法，該方法考慮了穩態電流對電磁閥電感的影響，適用于恒定電流作用下電感與銜鐵位移一一對應的情況。文獻采用有限元法對電磁閥靜態特性以及氣隙固定不變、控制電流動態變化情況下的電磁力與電流的關系進行了研究，采用初始磁化曲線描述鐵芯材料的磁化特性。文獻采用磁通分層磁阻模型研究了電磁閥的動態特性，考慮了磁通密度在磁路橫截面內分布不均勻的影響，采用恒定的相對磁導率或者初始磁化曲線來描述鐵磁材料的磁化特性。文獻不考慮磁通密度在磁路橫截面內分布不均勻的影響，基于磁路歐姆定律建立電磁閥的電磁模型，對電磁閥的動態特性進行了研究，同樣采用恒定的相對磁導率或者初始磁化曲線來描述鐵磁材料的磁化特性。

　　有限元法的缺陷在于不能模擬氣隙的動態變化過程和磁滯的影響。不考慮磁通密度在磁路橫截面內分布不均的磁阻模型的缺陷是不能反映磁通密度分布不均導致的磁導率的變化，無法考慮磁滯的影響。綜上所述，國內外對控制電流加載和卸載過程中電磁閥特性變化的研究還不夠深入。此外，建立的電磁閥模型沒有考慮因磁滯導致的控制電流加載和卸載過程的區別。

　　基于以上研究，本文首先對控制電流加載和卸載過程中的電磁閥驅動電流和電源電壓進行實驗研究，并根據磁鏈與電磁力的關系建立電磁閥的電磁模型。然后，建立描述銜鐵運動特性的電磁閥動力學模型，并在Matlab/Simulink仿真環境中建立以驅動電流為輸入的共軌噴油器電磁閥機電耦合模型，對模型進行驗證。

1、實驗

　　1.1、電磁閥結構及工作原理

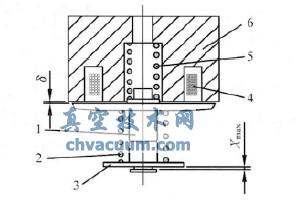

　　圖1為共軌噴油器電磁閥結構圖。工作過程中，鐵芯和銜鐵行程限制器固定不動。當電磁力和彈簧2對銜鐵施加向上的力不足以克服彈簧1對銜鐵施加向下的力時，電磁閥關閉，氣隙最大。線圈中通過電流，當電磁力和彈簧2對銜鐵施加向上的力能夠克服彈簧1對銜鐵施加向下的力時，銜鐵向上運動，電磁閥打開。

圖1 噴油器電磁閥結構圖

1.銜鐵 2.回位彈簧2 3.行程限制器 4.線圈 5.回位彈簧1 6.鐵芯

　　1.2、實驗設備

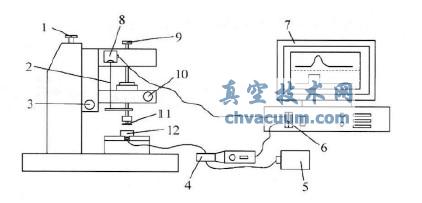

　　圖2為實驗系統原理圖。通過氣隙粗調旋鈕和氣隙細調旋鈕來調節銜鐵與電磁閥閥體之間的氣隙，氣隙的大小通過激光位移傳感器來測量，激光位移傳感器的精度為±0.1μm，量程為±1mm。電流傳感器的測量范圍0～70A，輸出為100mV/A。驅動模塊可以調整脈寬、高電流值、保持電流值。

圖2 實驗系統原理圖

1.氣隙粗調旋鈕 2.激光 3.粗調鎖緊旋鈕 4.電流傳感器 5.噴油器驅動模塊 6.數據采集卡 7.工控機 8.激光位移傳感器 9.氣隙細調旋鈕 10.細調鎖緊旋鈕 11.銜鐵 12.電磁閥閥體

　　1.3、實驗方案及結果

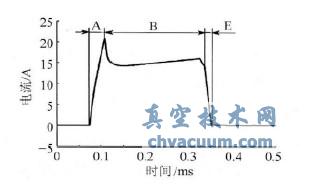

　　通過噴油器驅動模塊可以調節燃油噴射脈寬、最大電流值以及驅動方式等。實驗中通過調節驅動模塊使驅動電流隨時間的變化如圖3所示。驅動電流隨時間變化的過程分為3個階段:電流快速上升階段A、大電流保持階段B和電流快速下降階段E。在不同的氣隙下采集A和E階段的電流和電源電壓。

圖3 實驗用共軌噴油器驅動電流曲線

4、結論

　　(1)對電磁閥的實驗研究表明，電流發生同樣大小的變化(18A)在A(yíng)階段所需要的時間大于E階段所需要的時間，這說明A階段電磁閥的電感在較大的電流范圍內大于E階段電磁閥的電感。另外，電磁閥電感在A(yíng)階段和E階段均隨電流的變化而變化。

　　(2)對A階段和E階段磁鏈的理論分析表明，氣隙較小的情況下，在電流較小時磁鏈隨電流的增加快速增大;電流增大到一定程度后，磁鏈隨電流的增加而增大的速度變慢。氣隙較大的情況下，隨電流的增加磁鏈在整個電流范圍內均快速增加，但磁鏈小于相同電流下較小氣對應的磁鏈。電磁閥的這些特性是鐵芯和銜鐵材料的磁飽和造成的。磁滯的作用使得相同電流下對應的A階段的磁鏈小于E階段的磁鏈，E階段電流下降為0A時，電磁閥的磁鏈遠遠大于0Wb。

　　(3)提出了基于電磁閥氣隙、電流和磁鏈數據構成的二維表格查詢和線性插值法的電磁閥電磁模型建立方法，即根據電磁閥氣隙和驅動電流的大小，通過查表和線性插值法來確定電磁閥磁鏈，并根據磁鏈與電磁力的關系計算出電磁力。模型考慮了鐵芯和銜鐵材料的磁滯和磁飽和特性的影響。仿真計算結果與實驗結果表現出了較好的一致性，該模型可以很好地模擬電磁閥的動態特性。
