Solidedge軟件在閥門設計中的應用

1、概述

　　Solidedge是一種參數化三維實體造型軟件,能直觀、準確地反映零部件的形狀和裝配關系,可簡化閥門的設計過程和降低研發成本及周期。

2、零件實體造型

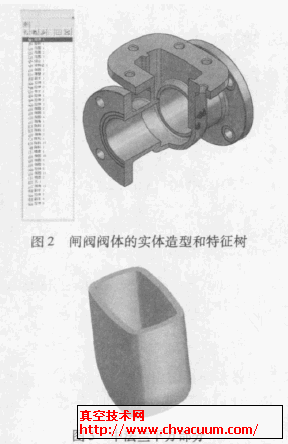

　　首先將零件分解為具體的基本特征或者元素,然后確定可以使用的特征造型命令,以及要建立怎樣的輪廓,最后確定特征的建立順序。合理的造型順序有利于后期對模型的修改。造型是通過拉伸、旋轉、除料、掃掠和放樣等特征命令或拉伸曲面及縫合曲面等曲面命令建立實體,然后運用布爾“加、差、交”運算,在實體之間合并、挖除和相交成型。最后根據需要添加倒角或圓角等特征。以閘閥(圖1)閥體為例說明三維造型的方法。閥體(圖2)的端法蘭、中法蘭、進水口及出水口部分較為規則,通過拉伸、旋轉拉伸、孔、陣列和鏡像等命令即可實現。中法蘭下方部分外形不是很規則,需要通過曲面功能造型之后,通過縫合和薄壁實現這一部分的三維造型(圖3) 。

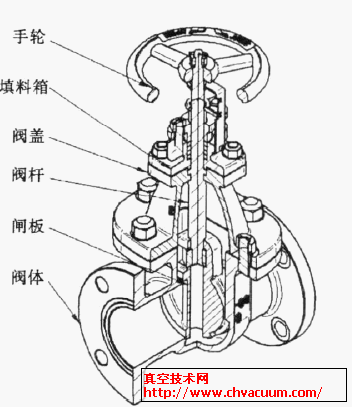

圖1　閘閥

3、在參數化設計中應用變量表

　　參數化設計是指對零件施加各種特征形式,個特征的幾何形狀與尺寸用變量參數的方式表示,這個變量參數不僅可以是常數,而且可以是某種代數式。設計人員改動圖形的部分尺寸或修改已定義好的零件參數,軟件自動完成對圖形中相關部分的改動,實現對圖形的驅動。在Solidedge軟件中,設計人員可以利用變量表的技術,針對一些關鍵尺寸定義變量名或建立數學關系式。設計人員只要改變關鍵尺寸,就可以得到形狀和性能各異的零件,并通過零件族的功能存儲起來。這樣,設計了一個零件,就等于設計了一個系列的產品,這對于閥門的產品設計有很大的便利。

4、創(chuàng )建二維工程圖

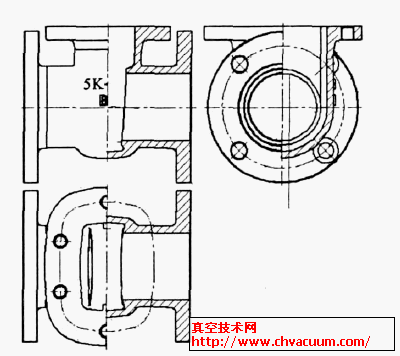

　　Solidedge可以實現由三維實體直接形成二維工程圖的轉化。圖4為由圖2創(chuàng )建的閥體的二維工程圖。在Solidedge的屬性管理器中,可以對零件的名稱、代號和材料等進行填寫。

圖4　閥體

5、網絡(luò )發布

　　網絡(luò )發布是Solidedge的一個附加模塊,該模塊能夠快速制作含有三維模型和相關信息的動態網頁,使設計信息在互聯網、公司內部網、網絡(luò )服務器上的交流變得快捷和簡單。首先在Solidedge零件或裝配環境中打開需要制成動態網頁的零件或裝配模型,啟動web發布向導,按要求選擇網頁模板等項,保存目錄,再單擊完成按鈕,即完成動態網頁制作設置。Solidedge自動進行計算,并生成動態網頁。

6、結語

　　Solidedge具有強大的實體造型功能,其利用變量表進行參數化設計改善了圖形的修改手段,提高了設計的柔性,使產品的設計工作更加簡便高效。

參考文獻：

〔1〕　三維CAD設計及制圖教程〔M〕. 上海:同濟大學出版社, 2000.

〔2〕　謝華,等. Solie Edge裝配設計〔M〕. 北京: 機械工業出版社,2000.

〔3〕　〔美〕J. L. 萊昂斯. 閥門技術手冊〔M〕北京:機械工業出版社,1991.

〔4〕　楊源泉. 閥門設計手冊〔M〕. 北京:機械工業出版社, 1992.

〔5〕　陸培文. 實用閥門設計手冊〔M〕. 北京: 機械工業出版社,2002.
