先導式調節閥的工作原理

        先導式調節閥以其體積小、結構緊湊、密封效果好、切斷能力高(可達到公稱壓力) 、適用范圍廣和使用壽命長等特點, 在自動控制系統中得到越來越廣泛的應用。該閥可作放空切斷閥使用, 尤其高溫、高壓和大口徑要求切斷的場合。

先導式調節閥的工作原理

        先導式調節閥(圖1) 具有自上而下流動的結

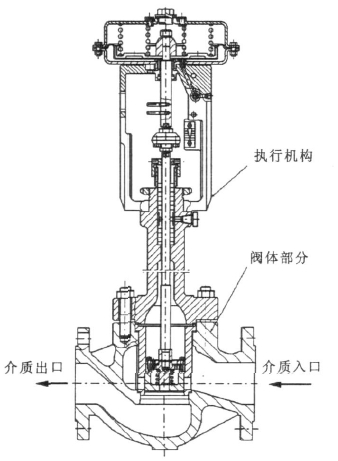

圖1 　先導式調節閥

1、閥桿　2、銷　3、套筒　4、連接螺釘　5、壓板 6、先導閥瓣　7、導向環　8、主閥瓣　9、彈簧

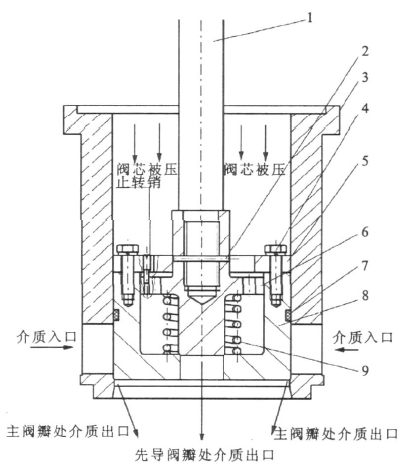

圖2 　閥瓣組件

構及單獨的壓力平衡先導閥瓣, 隨著閥門的關閉,壓力通過主閥瓣與套筒的間隙使閥瓣關閉時產生背壓, 有利閥座的密封, 當先導閥瓣和主閥瓣滿足必須比壓時, 介質壓力越高, 閥門密封越嚴密。當要打開閥門時, 讓執行機構提升閥桿, 首先打開先導閥瓣, 由于先導閥閥瓣對主閥瓣與套筒的間隙具有更大的流通能力, 使主閥瓣建立平衡, 從而以較小的力打開主閥瓣。
