開放和封閉式管道系統的泵送方案
當流體流經管道時，不同的流體會(huì )帶來不同的問題。石油和天然氣會(huì )出現穩定性問題，并對環境造成危害，而水存在著衛生問題。KSB公司的Wolfgang Rosler博士在本文介紹了針對開放式和封閉式管道的不同泵送方案。
從水力學角度看，水的泵送更具有挑戰性，因為它們不像石油或天然氣一樣可以壓縮。在啟動和停機時，緊急制動或流速的改變都可能對管道造成影響。為將壓力變化控制在一定范圍內，泵送系統必須帶有設計精良的波動控制設備。
流體的日流速或日流量是輸水系統設計的基礎。被泵送介質的流速不會(huì )超過2米/秒，在此流速下，水壓損失與泵站和管道的初期投入之間的比值是正的。橫截面較小的兩條并聯管路之間流速通常會(huì )被分開，特別是在日流量較高的場合，供應的穩定性或地形的復雜程度至關重要。
開放式結構
將介質從一個水庫分段泵送到下一個相隔很遠的水庫，就是所謂的開放式系統。這段距離由大量的泵站和水庫連接起來。因此，從水力學角度講，系統中的一系列單個系統彼此之間并不是直接相連的。
圖1. 用于A(yíng)l Hunayy工程的RDLO型變頻驅動泵
封閉式結構
封閉式系統是完全不同的。管路中間的泵站是該管路的一個組成部分。這種類型的系統不需要在中間的泵站（即增壓站）設置緩沖槽，因此比開放式結構的建造成本低；也無需使用處理設備去除水中的生物雜質；也就沒有相應的維護成本。較低的液壓損失以及相應節約的能源也降低了總運營成本。
除了這些優勢，這些更復雜的自動系統也有不足之處，系統的設計必須非常安全。但泵站之間可能發生的控制和通訊系統的完全癱瘓不會(huì )導致整個系統的停機。在低流量范圍內，系統可以手動運轉。
在較高的功率下或系統滿負荷運轉時，必須借助自動的監測/控制和通信系統。這種水平的系統狀態不能手動控制。雖然存在這些缺點，但封閉式系統的生命周期成本仍低于開放式系統。
經過證實的技術
世界上修建了許多封閉式的輸水系統，但是連接Al Jubayl海水淡化工廠和利雅得（Riyadh）之間的管道才是真正意義上的第一條封閉式管道。該管線包括六座相互連接的泵站，正常運轉壓力為45 bar，輸送距離為450公里，成功地執行著輸水任務。（圖3）。

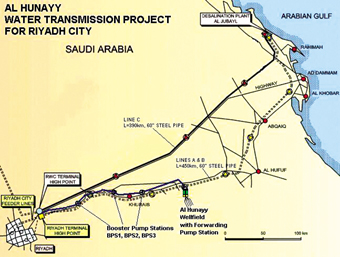

圖3. 沙特阿拉伯半島地區的幾條管路詳圖
KSB負責供應各種水泵和閥門以及流體力學工程設備，廣泛參與了這種系統的建造。利雅得市的Al Hunayy水輸送工程總共采用了32臺RDLO 35-690A和RDL 350-620 A2型增壓泵，這些泵每天將36萬立方米的飲用水從距離首都利雅得170公里外輸送到Riyadh High Point（圖1）。
四個并列的雙聯泵站相距大約40-50公里，通過兩個并聯的DN 1.2米管道輸送所需的水量，壓力等級為PN25和PN16。
從水力學和控制角度看，它們完全是獨立運轉的。這種布置很好地平衡了預期生命周期成本、穩定運行所需的設備成本和供水的穩定性。
除了Al Hunayy工程，KSB還參與了利比亞C319開放式管道、沙特阿拉伯Hofuf開放式管道和塞爾加內Mehke封閉式系統的建設。
加速和減速
封閉式輸水系統運行的第一個條件就是可靠的通訊系統。在所謂的預啟動階段。所有的閥門位置、入口水位和輔助系統，即冷卻水供給、潤滑、通風和冷卻系統都要經過檢查。當所有系統檢查完畢正常運轉后，第一個泵站的一臺泵會(huì )自動啟動，傳輸并激活啟動信號（圖2）。

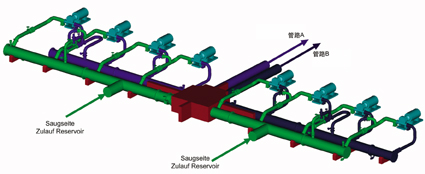

圖2. 第一個泵站的3D圖
第一臺泵很快達到全速運轉，隨著轉速的增加，監控系統如監測到泵的轉速超出允許的運轉范圍，并聯管路內的第二臺泵就會(huì )自動運轉。如此一來，第一條管路中流動的水會(huì )提升第二個泵站入口處產生的介質壓力。一旦達到預先設定的壓力值，第二個泵站中的一臺變頻驅動泵就會(huì )開始運轉。
處于運轉狀態的泵的轉速和數量與可變的感應介質壓力保持一致，只要整個系統處于全速運轉狀態，這一起始壓力就會(huì )保持恒定。
因此，第一個泵站的啟動過程是由流速控制的，而其他所有增壓泵站是由感應介質壓力控制的。水力系統一旦穩定下來，感應介質壓力就會(huì )固定在系統設計者所計算出的數值上，以提高流速。
同時還要考慮泵的NPSH和輸入功率。如果感應介質壓力需要降低，控制系統會(huì )自動提高增壓泵的轉速。這會(huì )增加泵送流體的流速。為了可以對管路中所發生的程序進行細微的調節，降低感應介質壓力的方法在管路建造之前就采用CFD模擬進行過仔細測試。
電力故障風險
如果系統全速運轉時發生電力故障，增壓泵站內部將受到低壓波和過壓波的沖擊。這兩種現象是相互伴隨的，對整個系統會(huì )造成重大危害。
快速開啟閥可以將水釋放到環境中，從而減輕過壓波的強度。低壓波則會(huì )導致管道內部的氣蝕，通�？梢酝ㄟ^(guò)足夠高的感應介質壓力來避免這一情況。在開放式輸送系統中，管道末段也會(huì )發生這種現象，但強度不同。
為了以可控模式將整個系統停下來，程序被反了過來。增大設定的感應介質壓力使增壓泵的轉速降低，一直到泵最終停機。流速在這一過程中不斷下降，系統最終會(huì )停止運轉。
總結
封閉式輸水管路是管道工程中最新的技術。因為這種系統中不需要中間的儲水槽或水處理設備，其建造成本更低，生命周期成本也較低。此種系統的唯一個缺點是需要非常精確的脈動控制和通訊設備。
但是，現在借助目前的信息技術，這些問題都可以解決，封閉式系統的優勢會(huì )戰勝這些缺點。
