蒸汽噴射泵及機組的工作原理和檢修維護

噴射泵工作原理：

　　蒸汽噴射泵有一定壓強的工作，蒸汽通過拉瓦爾噴咀，減壓增速（蒸汽的勢能轉變?yōu)閯?dòng)能）以超音速?lài)娙牖旌鲜�，與被抽介質混合，進行能量交換，混合后的氣體入擴壓器，減速增壓（動通轉化為壓強能），為了減少后級泵的抽氣負荷，配置冷凝器，通過有一定溫差的兩種介質對流，進行熱交換，達到冷凝高溫介質目的，排到大氣壓。(原理見下圖）

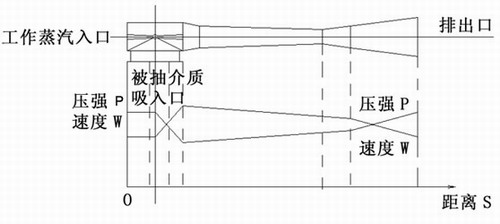

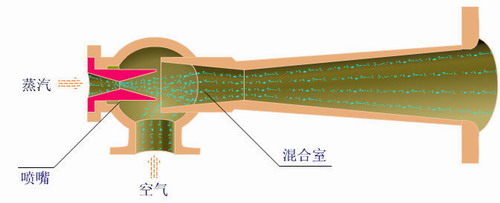

蒸汽噴射泵工作原理圖

機組工作原理：

　　1.本泵之第一級水蒸汽噴射泵連接到生產設備抽及其氣體、蒸汽或氣體并在泵內壓縮到10mmhg左右。

　　2.本泵之第二級水蒸汽噴射泵繼續壓縮上述工作介質到70mmhg然后排之氣體引往列管冷凝器冷凝。冷凝后的液體進入下部第三級水環泵抽吸，壓縮后往大氣中。

結構原理圖
