一種單缸雙作用往復泵泵頭的設計

　　常用的雙作用活塞泵結構，按吸、排閥布置方式的不同，泵頭可分為疊式和側罐式2種型式。筆者設計的該樣式雙作用泵頭把吸、排閥布置在一個平面，結構簡單，更換吸、排閥座及鋼球可一次完成，這種結構的泵的接口通過不同的組合，可以形成多種樣式的泵頭。

1、新型雙作用泵頭結構

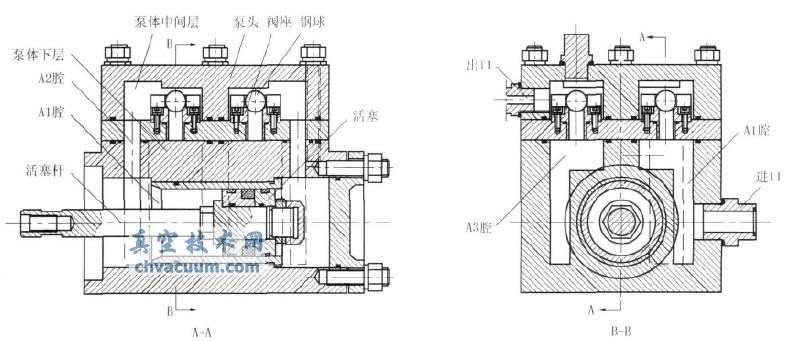

　　該結構吸、排閥都在一個平面，打開泵室可以非常方便更換進排閥座和鋼球。具體結構如圖1所示。

圖1 新型泵頭結構示意圖

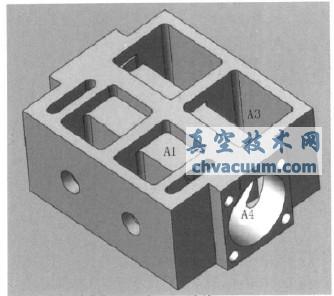

　　泵頭體由下層、中間層和上層組成。圖2為泵頭下層腔室結構，它由4個完全獨立的大腔室和2個獨立的腰形小腔室組成，其中右側一組由A1腔、A2腔、A3腔組成。泵體下層前面有一貫通的大孔，構成A4腔，活塞就在里面運動。A2腔、A3腔、A4腔連通。左側另外3個腔室和右側完全一樣。

圖2 泵頭下層結構

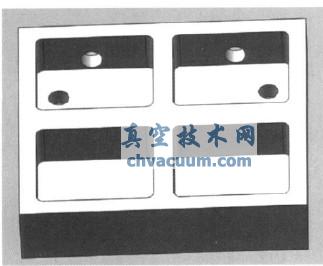

　　圖3為泵頭中間層的結構，由4個完全獨立的孔和2個獨立的腰形小腔室組成，右側2個獨立的孔位分別包含在A(yíng)1、A3腔之內，右側腰形小腔室與泵體下層右側腰形槽重合，左側另外3孔位與右側對稱。

圖3 泵頭中間層

　　圖4為泵頭上層的結構，由4個完全獨立的大腔室組成，右前方的一組腔室包含A1、A2腔，右后方的一組腔室包含A3腔，左側兩腔室與右側結構對稱。

圖4 泵頭上層

結語

　　(1)這種把吸、排閥布置在一個平面的雙作用泵結構可以認為是一種全新結構的雙作用泵，其工作原理同經典的雙作用泵原理一樣，不同之處就是流道是曲線的，余隙比直通式要大，容積效率要低。

　　(2)通過進出口的合理組合，動力源的選取，泵體材料的選取，有桿腔的變化，會(huì )衍生出很多類型的泵。
