TSP系列螺桿真空泵的結構與性能

　　美國Tuthill 公司制造的TSP系列螺桿泵有四個型號：TSP150&350&450&800，TSP 螺桿真空泵的性能參數如表1 所示。

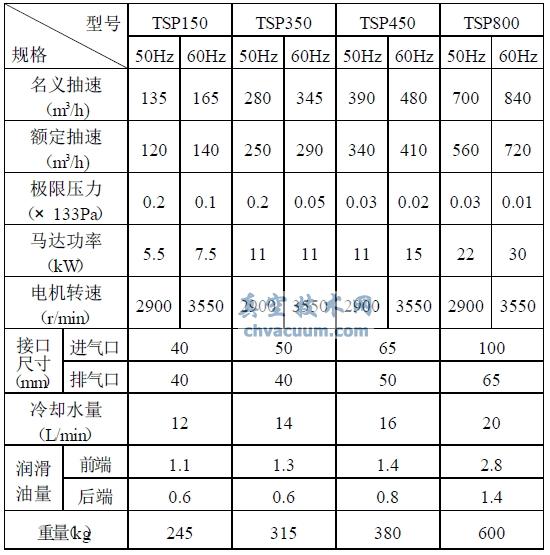

表1 TSP 螺桿真空泵的規格及參數

TSP 系列螺桿真空泵的設計特點：

　　* TSP 系列螺桿真空泵擁有獨特的軸心冷卻螺桿，可降低螺桿轉子表面溫度及轉子的熱膨脹。冷卻水除了冷卻泵殼以外還能直接通入螺桿內部，螺桿表面溫度低于120℃，流程介質在泵內不會(huì )碳化。

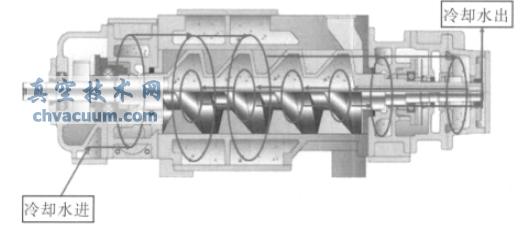

　　冷卻水的流路如圖2 所示。冷卻水從入口進入冷卻泵殼各部分，然后由軸端進入轉子內腔冷卻轉子;最后從軸端冷卻水出口排出。這種設計冷卻效果很好。

圖2 冷卻水流通圖

　　* 轉子的熱膨脹小，因為轉子內部有水冷卻，使螺桿與螺桿，螺桿與泵殼之間間隙穩定，不會(huì )因為熱膨脹而卡死。

　　* 涂層耐用，因為螺桿內部有冷卻，螺桿表面溫度低，涂層不會(huì )因為高溫而造成燒毀和脫落，適用于強腐蝕環境中。

　　* 抽空時間短，由于轉子內部冷卻，熱膨脹小，冷態間隙小，很短時間內就能達到要求的真空度。

　　螺桿真空泵的材質：制造螺桿泵零件所用的材質，如表2 所示。

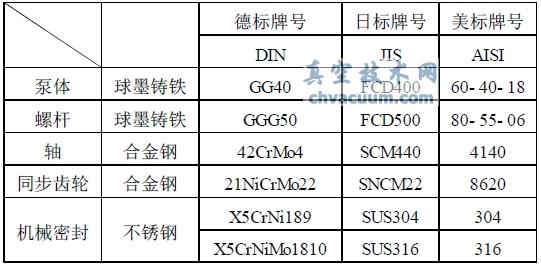

表2 螺桿泵的材質

　　螺桿泵的機械密封的性能及浸油及浸水部分如表3 和表4 所示

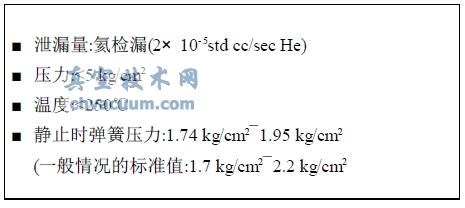

表3 機械密封的密封性能

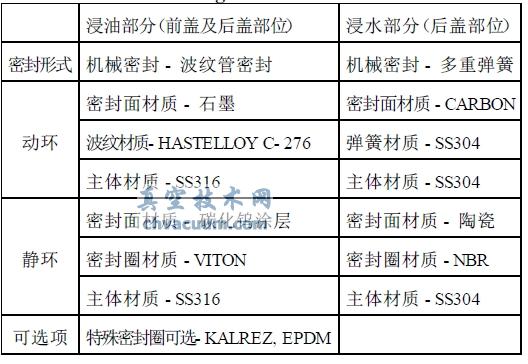

表4 浸油及浸水部分

　　螺桿泵表面涂層的性能如表5 所示。

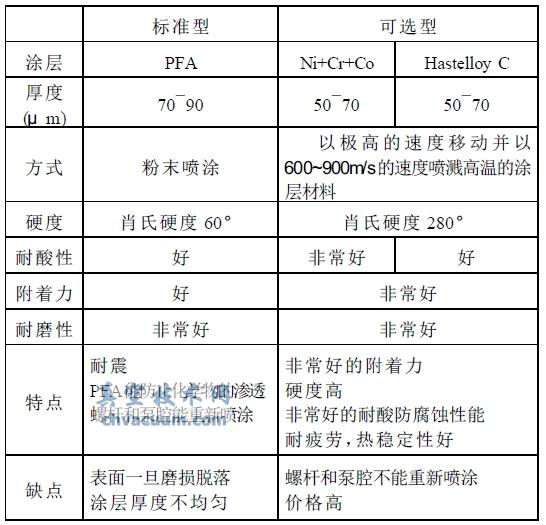

表5 涂層性能

螺桿泵的冷卻水條件

　　一般工業用水即可，下表中±20%的用量，含有石灰石的地下水不適合用作冷卻水。TSP 系列泵冷卻水用量如表6 所示。

表6 冷卻水用量

　　噪聲與振動如表7 和表8 所示。

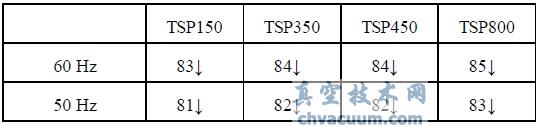

表7 螺桿泵噪聲(帶消音器)

表8 螺桿泵振動

螺桿泵的潤滑

　　潤滑油型號為ISO VG68，適當的油量，每三個月?lián)Q一次油，視實際情況來決定檢查和換油的次數，潤滑油的性能如表9 所示。

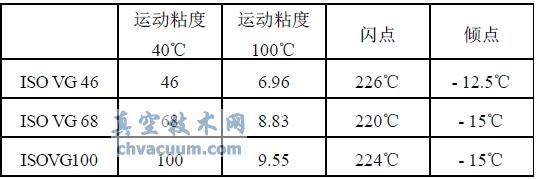

表9 潤滑油性能參數

對螺桿泵的吹掃有三種功能

　　(1)清洗吹掃

　　在停泵前關閉真空泵的進氣口閥門，在進氣口充入氮氣或水蒸氣運轉20 min~30 min，對泵腔內螺桿進行吹掃，清洗泵腔內殘留的工藝氣體或表面粘附的粘稠物質。清洗吹掃對于抽除腐蝕、有毒或是粘稠物,例如樹脂介質時尤其重要。

　　(2)冷卻吹掃

　　冷卻吹掃用于冷卻螺桿及內部泵腔，進氣口吸入的工藝氣體隨著螺桿的轉動而被壓縮送到排氣口，壓縮使得氣體溫度升高，這必須要用冷卻吹掃來保護泵不會(huì )過熱而卡住。通常用空氣作為冷卻吹掃氣體，在特殊情況下則用氮氣或冷卻后的工藝氣體作為吹掃氣體。在靠近排氣口的地方安裝有一個過濾器來吸入空氣以實現冷卻吹掃。

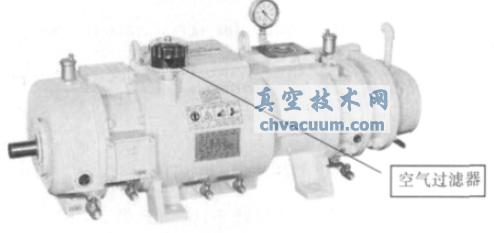

圖3 冷卻吹掃

　　(3)密封吹掃

　　用氮氣加壓于前端蓋內使得工藝氣體或液體不能進入裝有齒輪及軸承的油箱。接入的接口有2 個，位于前端蓋的頂端;氮氣壓力：≤0.5 kg/cm²G，機械密封能承受的最高壓力：5 kg/cm²G。

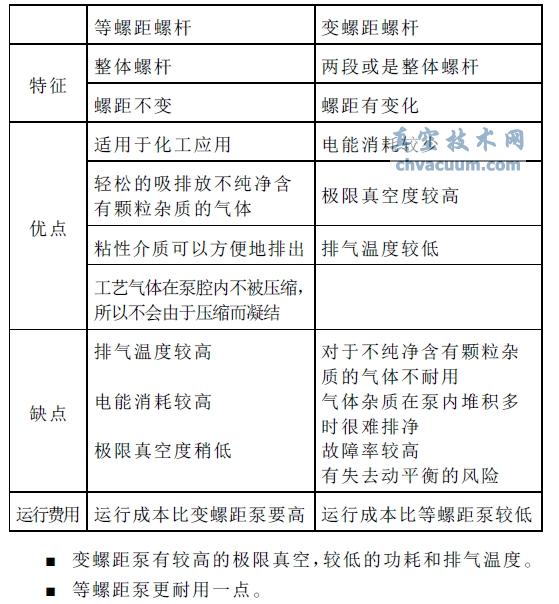

表10 等螺距螺桿與變螺距螺桿的特點
