CAD命令名前加一個“-”是什么意思？

　　在之前一些文章中，在CAD中輸入命令和快捷鍵的時候又是會(huì )在前面加一個-，有人問為什么要在命令前加一個負號，到底是什么意思?

　　為了適應操作和二次開發程序調用的需要，很多正版CAD命令提供了兩種模式：對話框模式和命令行模式。對話框模式將重要選項一次顯示出來，可以同時設置多個參數，操作比較簡單，繪圖編輯的時候通常使用這種模式，而在程序里調用時，希望能連續進行操作且不彈出任何界面，通常會(huì )使用命令行模式。但這也不是絕對的，繪圖編輯的時候，有時也可以使用命令行模式，有些參數可能在對話框中找不到，可能用命令行模式調用，還有一些情況使用命令行模式操作速度會(huì )更快。

　　下面簡單看一下幾個命令的對話框模式和命令行模式有什么區別?

1、填充

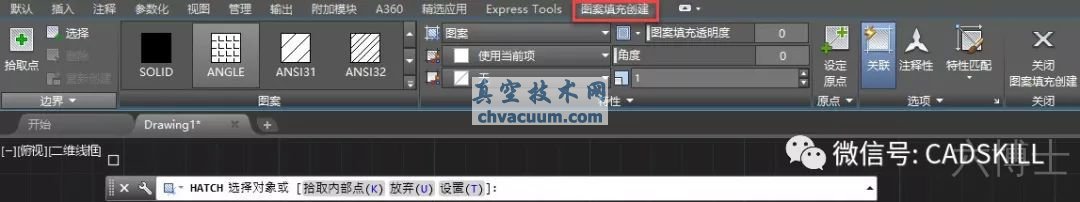

　　輸入H或HATCH回車，會(huì )彈出填充對話框或顯示填充面板，可以設置圖案、比例等大量參數，如下圖所示。

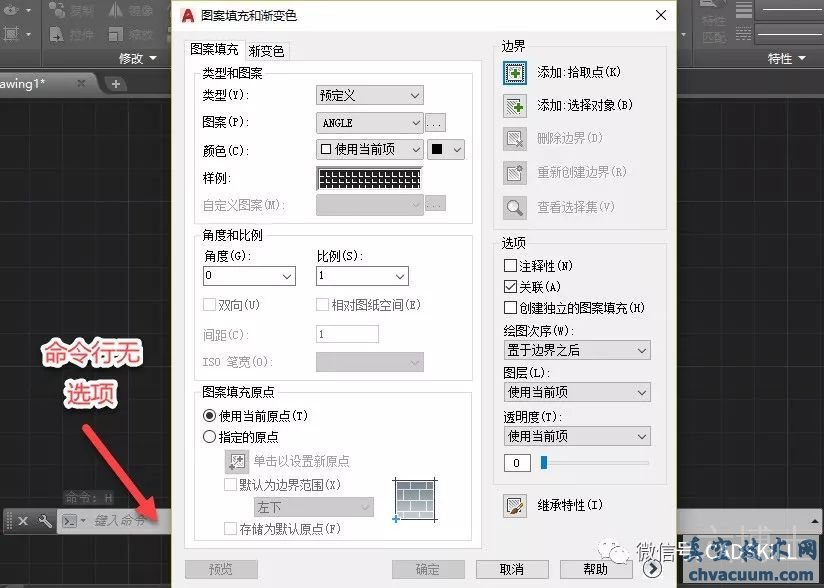

　　如果是用上下文命名面板，命令行也會(huì )彈出一些提示，也可以輸入輸入參數進行設置。如果彈出的是傳統的對話框，命令行就不會(huì )有相關選項，只能在對話框進行設置了，如下圖所示。

　　如果輸入-H，回車，就不會(huì )彈出對話框或顯示命令面板，命令行就會(huì )有更多參數，如下圖所示。

　　命令行模式就需要先輸入參數的關鍵字，回車，設置這些參數，對于填充圖案比較麻煩的就是指定填充圖案的名字。

2、標注樣式

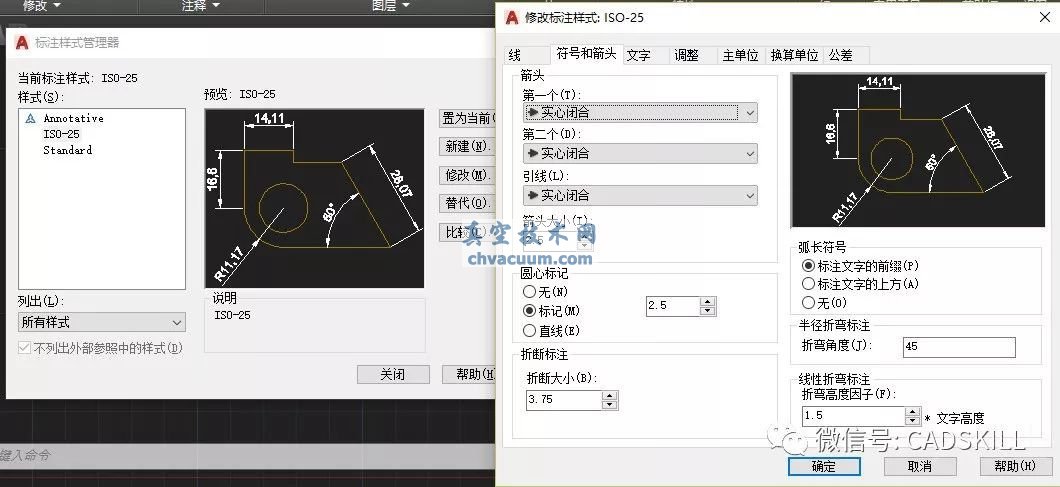

　　輸入D或DIMSTYLE，回車，就會(huì )打開標注樣式管理器，可以對新建、修改、比較標注樣式，標注樣式的參數就更復雜了，這些用命令行模式去操作的話顯然不太方便，如下圖所示。

　　輸入-DIMSTYLE回車可以執行名命令行模式，可以看到選項跟對話框有比較大的區別，如下圖所示。

　　這里的選項跟對話框有很大差別，有些選項是對話框模式的補充，比如恢復選項對應的是菜單中的標注更新的命令，可以讓被修改過的標注恢復成與標注樣式一致的效果。

　　注意：這里無法輸入-D，因為在別名文件中只定義了DIMSTYLE的快捷鍵是D，而沒有定義-DIMSTYLE的快捷鍵是-D，而填充-H是定義成-HATCH的。

　　前幾天我們還介紹了外部參照的一些操作用命令行也很方便，如果感興趣的可以看看其他有對話框的命令的命令行模式。另外可以看看CAD的別名文件，也就是大家通常說的快捷鍵PGP文件，看看有哪幾個命令的命令行模式設置了快捷鍵，比如-G組，-B創(chuàng )建圖塊，重點試試這些命令的命令行模式，看看跟對話框模式有什么區別。
