CAD圖紙中的屬性塊屬性值看不到的解決辦法

在日常使用CAD繪圖的過程中，屬性塊是非常常用的一個功能，可能很多新手小伙伴沒有創(chuàng )建屬性塊的習慣，但如果想要進階的話，建議大家還是慢慢開始建立一套適合自己的繪圖方法，它可以讓我們減少很多重復性的工作，提高工作效率，而屬性塊就是其中一種。

為什么有時候會(huì )遇到圖紙中的屬性塊屬性值會(huì )看不到呢?

下面介紹一下常用的解決辦法。

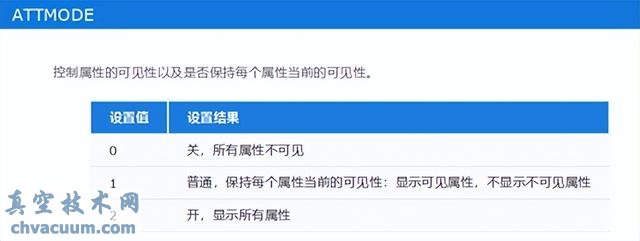

在CAD軟件中，有一個系統變量【ATTMODE】，這個系統變量是控制屬性的可見性以及是否保持每個屬性當前的可見性，如果圖紙中所有屬性塊的屬性都不顯示，而且之前有些圖塊的屬性是可見的，現在變成不可見了，又或者新創(chuàng )建的的屬性塊的屬性也不顯示，這種情況基本可以判定為【ATTMODE】值的問題。

除了以上介紹的這個情況以外，還有另外一種可能。

部分圖塊，在圖面上看不見，但是進入塊編輯器可以看到。

遇到這種情況，可以先將【ATTMODE】設置為2，看看屬性是否可以顯示，如果屬性顯示出來了，那就說明此屬性本身被設置為不可見了。

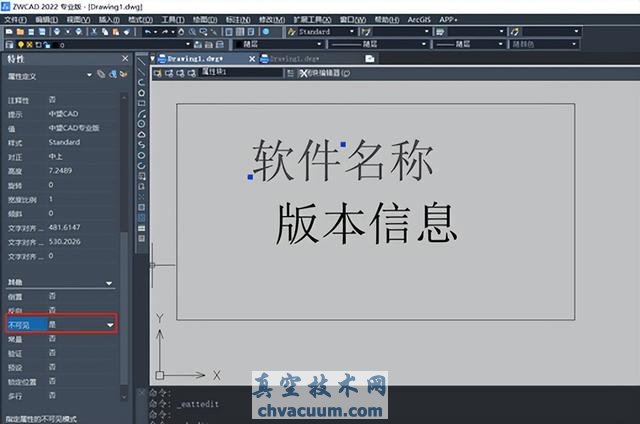

也可以選中圖塊后右鍵，選擇塊編輯器，進入塊編輯器后看能否看到此屬性。設置為不可見的屬性可以讓圖塊看起來完全一樣，但屬性值不同，可以利用不同的屬性值來做統計或其他處理。當然，如果希望屬性變成可見，可以在塊編輯器里選中屬性后在特性面板將【不可見】設置為否。
