高標準基本農田規劃設計中的AutoCAD二次開發技術
為了保證高標準基本農田建設項目圓滿竣工，基于A(yíng)utoCAD 平臺采用C 語言進行二次開發，實現針對基本農田的高標準規劃和設計。試用軟件發現，該方法不僅可以提高基本農田規劃設計的準確性和高效性，而且能達到農田改造要求的各項指標，滿足現代農業發展的需求，同時為后期的施工建設提供了可靠的技術保障。
近年來，糧食安全問題愈益成為國際社會(huì )關注的焦點問題。中國雖是傳統的農業大國，但是中國農業發展方式還存在一系列與糧食增產不相適應的環節。例如，土地利用方式粗放，水利基礎設施陳舊，一家一戶的生產組織方式落后，糧食流通體系滯后，科技支撐能力不足等。糧食是特殊而敏感的產品，糧食供給即使出現一些細小的問題都可能引發人們的恐慌，導致市場劇烈波動，進而影響社會(huì )穩定。當前，國際糧食形勢嚴峻，中國糧食供給能力需要進一步提高。糧食安全是治國安邦的頭等大事，必須采取戰略措施增加糧食供給能力和保障國家糧食安全。高標準基本農田是指在一定時期內，通過土地整治建設形成的集中連片、設施配套、高產穩產、生態良好、抗災能力強，與現代農業生產和經營方式相適應的基本農田。包括經過整治的原有基本農田和經整治后劃入的基本農田。高標準基本農田建設則是以建設高標準基本農田為目標，依據土地利用總體規劃和土地整治規劃，在農村土地整治重點區域及重大工程、基本農田保護區、基本農田整備區等開展的土地整治活動。按照全國土地整治規劃， 中國將投資6 000 億元建設2 667 萬hm2 高標準基本農田，提高糧食產量，保證國家糧食安全。高標準農田建設項目的前期規劃設計工作是搞好項目建設的基礎， 是項目順利實施的重要保證，高標準農田建設靠的是高標準的規劃設計。規劃設計一般都采用AutoCAD 等設計軟件，但在復雜的CAD 問題或特殊用途的規劃設計中，依據原有軟件的功能往往難以較好地解決問題， 在此情況下，只是會(huì )使用軟件的基本功能是不夠的，根據客戶的特殊用途進行軟件的客戶化定制和二次開發，往往能夠大大提高企業的生產效率和技術水平。利用AutoCAD 二次開發技術進行高標準基本農田規劃設計平臺研制，可以更高效和更準確地完成針對基本農田的高標準規劃設計任務。為此，采用C 語言基于A(yíng)utoCAD 平臺進行二次開發，高效率實現對基本農田的規劃設計以達到高標準農田各項要求指標，為后期的施工建設做準備。
1、基于.NET 平臺采用C 語言的AutoCAD二次開發技術介紹
基于.NET 平臺對AutoCAD 進行二次開發，可充分利用.NET 的各種優勢，在保證功能強大的前提下大大提高開發速度。支持該開發方法的軟件版本為AutoCAD2006 到AutoCAD2013， 由于A(yíng)utodesk公司專門開發了.NET API，.NET API 提供了一系列托管的外包類，使開發人員采用C 語言在.NET框架下可以充分地調用相關函數，提高編程效率和準確性。其主要優點是完全面對對象，在擁有與C++相匹配的強大功能的同時， 具有方便易用的特點，是較為理想的AutoCAD 二次開發工具。
2、AutoCAD二次開發技術的實現
21、基礎數據的來源
主要通過野外測量獲取1 ∶1 000 比例尺或1∶500 比例尺的地形基礎數據， 或通過遙感等手段獲取1∶1 000 比例尺的柵格圖像， 然后經過矢量化得到地形基礎數據。
2.2、架構的描述

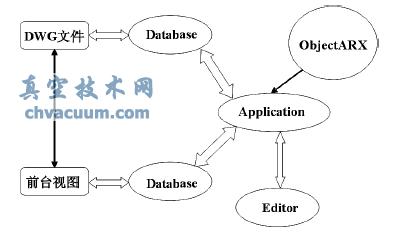

AutoCAD 內部成員之間的關系見圖1， 通過.NET API 作用于A(yíng)pplication 來訪問數據庫， 通過Document 來前臺顯示圖形，通過Editor 來編輯修改要素，以實現AutoCAD 二次開發。利用這一架構原理對基本農田進行高標準規劃設計，可以減少一些重復的CAD 命令操作工作和將復雜的計算問題交予計算機解決， 可以提高規劃設計效率和準確性，為后期高標準基本農田的高質量施工建設提供技術支持。
圖1 AutoCAD 內部成員之間的關系
2.3、具體實現

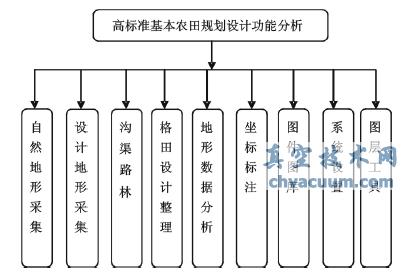

高標準基本農田規劃設計的核心是適應現代農業發展要求，建設田成方、土成型、渠成網、路相通、溝相連、旱能灌、澇能排、土壤肥、無污染、旱澇保收的高產穩產農田�；谶@一目標，可以進行軟件功能設計分析。圖2 是規劃設計高標準基本農田軟件的功能展示。軟件實現的具體步驟如下：
�、賹⒁巴鉁y量數據轉化為本軟件需要的自然地形數據;
�、诟鶕O計規范采集設計地形數據;
�、垡罁匀坏匦魏驮O計地形進行溝渠路林的布局設計;
�、芨裉镌O計整理包括原始基本農田的編號、面積統計和設計農田的編號、面積統計、土石方平衡等設計，并完成地表現狀明細表、設施明細表、農田現狀表、溝渠工程表、田塊平整工程明細表、田埂修筑明細表、地表現狀表和地表設計明細表的輸出;
�、堇脠D件圖庫進行相關水利設施的結構設計和工作量分析;
�、薷鶕䦂D層工具進行圖層分類處理。
圖2 高標準基本農田規劃設計的功能
4、小結
軟件界面友好，操作簡單方便，該軟件已經被贛州市水利電力勘測設計研究院所使用并取得較好的效果，實現了針對基本農田進行快速和準確的規劃設計及報表輸出，為后期的高標準基本農田建設高質量完成提供了有效的技術保障，同時推進了高標準基本農田建設和全國土地整治規劃的進程。
