教你如何自定義AutoCAD中的線型

　　有人提問說AutoCAD中如何自定義線型，自己操作了許久都不太順，后來想到即然CAD有自帶線型，一定可以利用它原來的文件編改一下定義成新的線型�，F在就和大家一起分享。

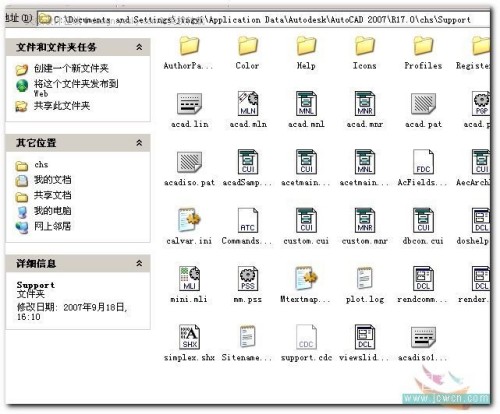

　　如下圖，找到以下路徑

　　圖1

　　再找到acadiaso.lin這個文件，雙擊打開。

　　圖2

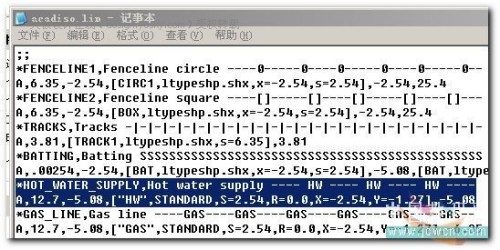

　　打開文件后，找到和你錄求最相近的線型，我以求助問題貼為例，他是要"熱管---熱管---"1為線型!我們就找到如下圖這種加以修改下

　　圖3

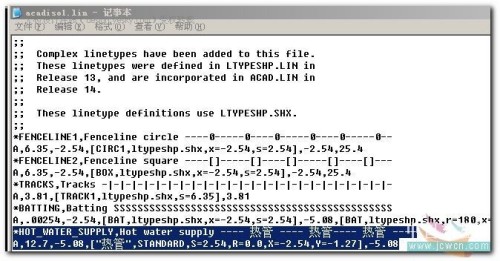

　　把中間的"HW"兩字改成"熱管"，注意，第二行中的HW也要改成"熱管"，第一行是線型的簡單描述.

　　如下圖

　　圖4

　　改完后，可另存為，記住文件名!

　　圖5

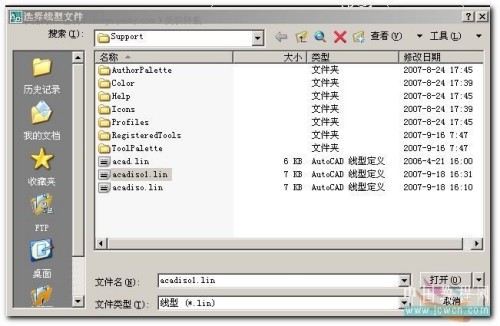

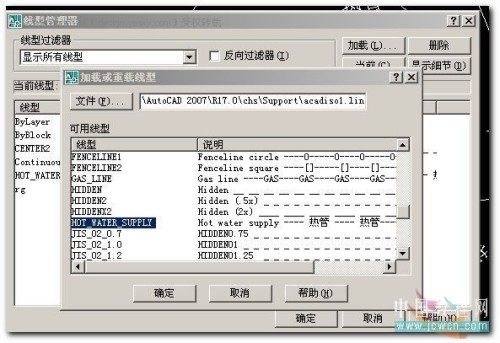

　　回到CAD界面，打開線型界面管理器/加載/文件/找到剛才那個LIN文件名。

　　圖6

　　圖7

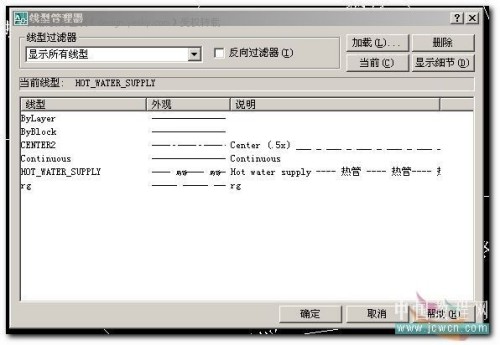

　　確定后，回到界面，現在看見了沒？

　　圖8

　　圖9

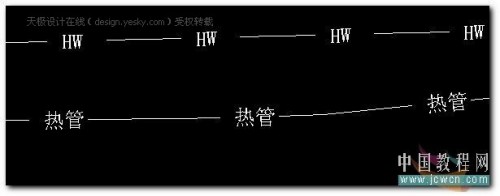

　　繪制出的效果

　　圖10

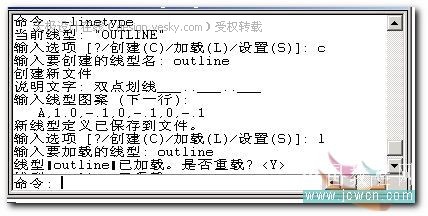

　　在命令行也可實現自定義型，但有點麻煩

　　如圖

　　圖11
