AutoCAD三維實體繪圖中關于剖切的知識詳解

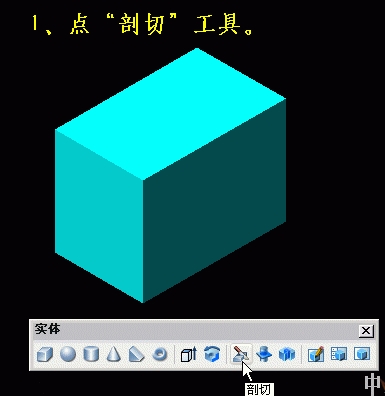

1、點“剖切”工具。

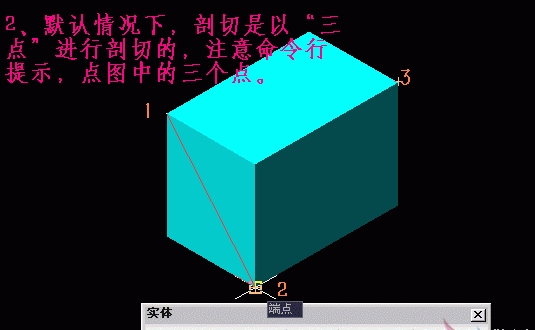

2、默認情況下，剖切是以“三點”進行剖切的，注意命令行提示，點圖中的三個點。

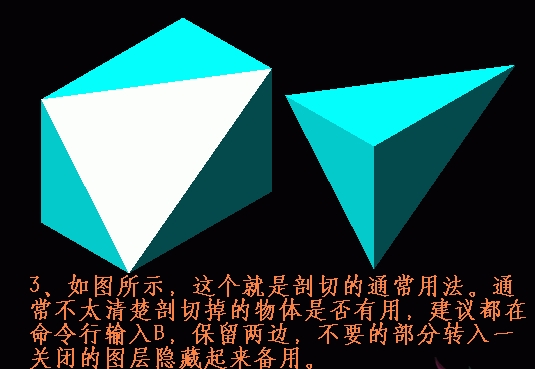

3、如圖所示，這個就是剖切的通常用法。通常不太清楚剖切掉的物體是否有用，建議都在命令行輸入B，保留兩邊，不要的部分轉入一關閉的圖層隱藏起來備用。

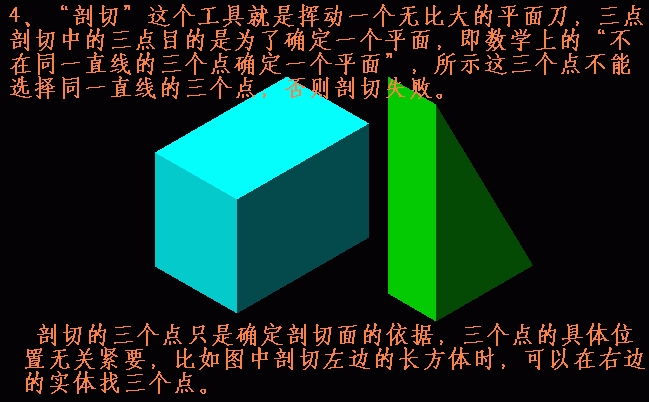

4、“剖切”這個工具就是揮動一個無比大的平面刀，三點剖切中的三點目的是為了確定一個平面，即數學上的“不在同一直線的三個點確定一個平面”，所示這三個點不能選擇同一直線的三個點，否則剖切失敗。

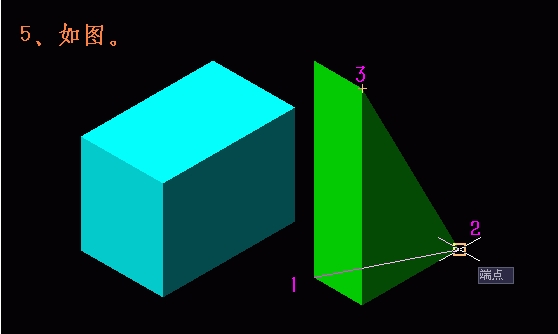

剖切的三個點只是確定剖切面的依據，三個點的具體位置無關緊要，比如圖中剖切左邊的長方體時，可以在右邊的實體找三個點。 5、如圖。

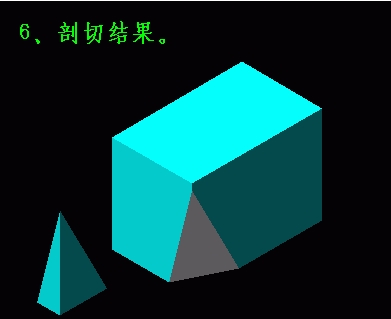

6、剖切結果。

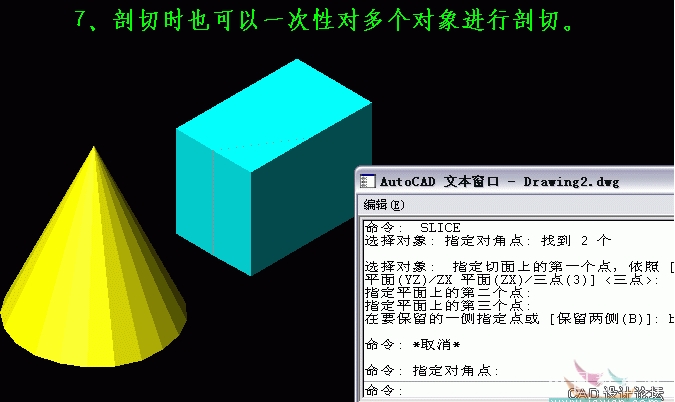

7、剖切時也可以一次性多個對象進行剖切。
