常見真空管的結構和功能

       真空管（Vacuum tube）是一種電子元件（或作：電子零件）。因為參與工作的電極被封裝在一個真空的(主流是玻璃)容器內，所以被稱為真空管。真空管也會(huì )被稱為電子管。有時又會(huì )被稱作“膽”。

         在二十世紀中期前，因半導體（如：晶體管）尚未普及，基本上當時所有的電子器材均使用真空管，形成了當時對真空管的需求。所以當時有各式各樣的真空管面世。它們不單止功能不同，連外觀也很不同。不過，我們也可以把它的功能歸納為在電路中控制電子的流動。

        可是，在半導體技術的發展譜及和平民化下，真空管因成本高、不耐用、體積大、效能低等原因，最后被半導體取代了。但是，我們還可以在音響，電視機與電腦的顯示器（陰極射線管），還有微波爐及太空衛星的高頻發射機看見真空管的身影。另外，像是陽極射線管，X射線管等等則是屬于特殊的真空管。

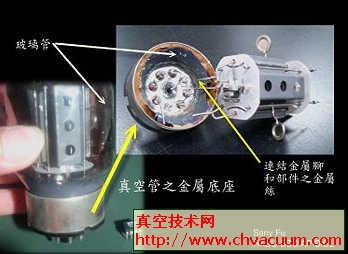

       真空管的類型有很多�，F就以現代較常用的三極管和五極管來講解真空管之結構。 為了能讓大家能更仔細了解真空管的細微結構，本頁之部份圖片運用了顯微鏡把真空管之結構放大。

      一、真空管具有發射電子的陰極(K)（旁熱式是由燈絲(F)加熱，直熱式則燈絲就是陰極）和工作時通常加上高壓的陽極(P)。

      二、燈絲(F)是一種極細的金屬絲，而電流通過其中，使金屬絲產生光和熱，而去激發陰極來放射電子。

      三、柵極(G)它一定置于陰極與屏極之間。柵極加電壓是抑制電子通過柵極的量，所以能夠在陰極和陽極之間對電流起到控制作用。

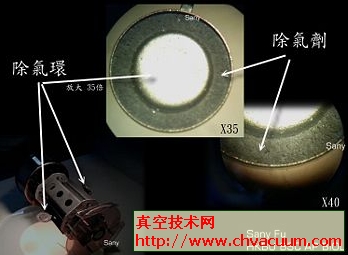

      四、除氣劑

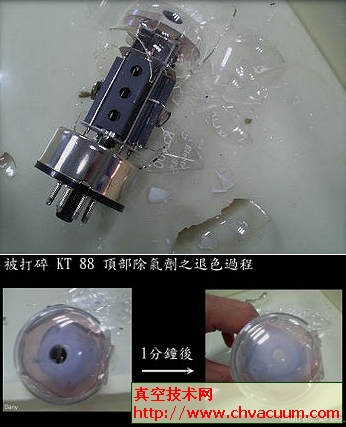

        真空管中設有一物件，稱為除氣劑。一般由鋇、鋁、鎂等活潑金屬合金制成。在抽出管中空氣后，將管中各元件及除氣劑加熱至紅熱，這樣就可以吸收管內電極所含之氣體，利用一圍繞管子之高頻電磁場而使除氣劑迅速升華，除氣劑就吸收管子中的氣體。在反應過后，玻璃管內壁積存銀色的除氣劑披覆層。 若把一枝真管體的玻璃管打破或一枝真空管漏氣時，玻璃管內壁積存銀色的除氣劑便會(huì )退色， 同時也表示該真空管不能被使用。
