大排量杠桿浮球式疏水閥的故障分析及處理方法

　　介紹了在工業應用中造成大排量杠桿浮球式疏水閥各種故障及排量不足的原因，給出了解決排量不足問題應采取的技術措施及處理方法。

1、概述

　　杠桿浮球式疏水閥是利用在凝結水中浮動的空心球通過杠桿帶動啟閉件動作的疏水閥，是自動排放凝結水并阻止蒸汽隨水排出的閥門，廣泛應用于蒸汽加熱設備或蒸汽管道中，可使蒸汽加熱設備均勻給熱，充分利用蒸汽潛熱提高熱效率�？煞乐鼓�結水對設備的腐蝕，并可防止蒸汽管道中發生水錘、震動、結冰脹裂等現象。杠桿浮球式疏水閥的動作不良、不動作或性能差等故障，可區分為堵塞、噴放、漏汽和容量不足。本文主要介紹了大排量杠桿浮球疏水閥常見的故障及其處理方法。

2、故障分析及處理方法

　　2. 1、故障分析

　　常見的故障分析及處理方法見圖1 和表1。

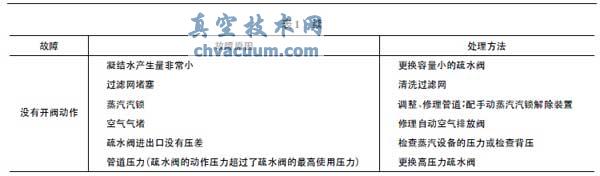

表1 疏水閥的故障分析及處理方法

　　2. 2、改進

　　大排量杠桿浮球式疏水閥(GS30 型) 在工況系統使用中的排量不足故障分析及處理方法見表2。

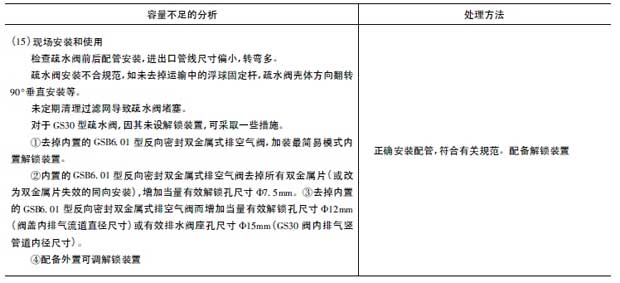

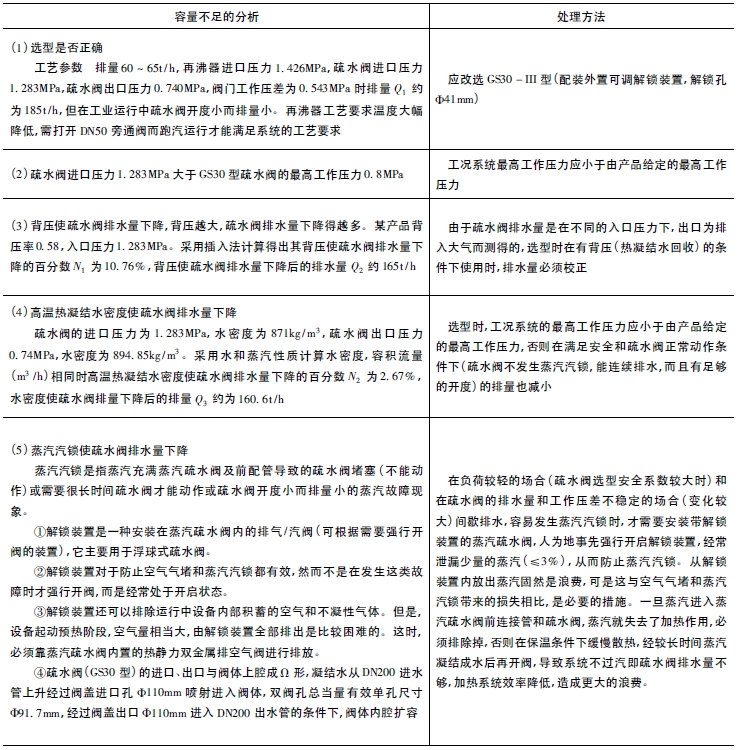

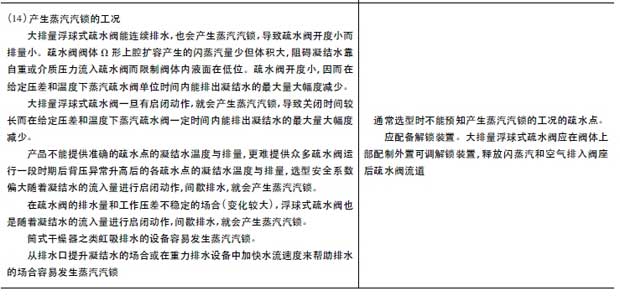

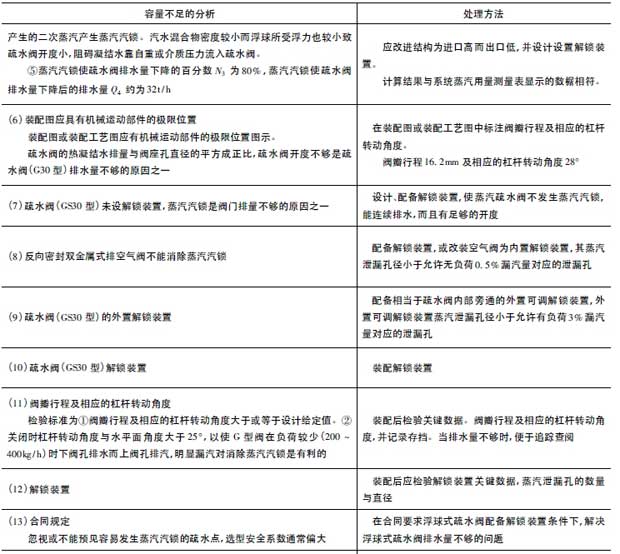

表2 疏水閥(GS30 型) 容量不足的分析及處理

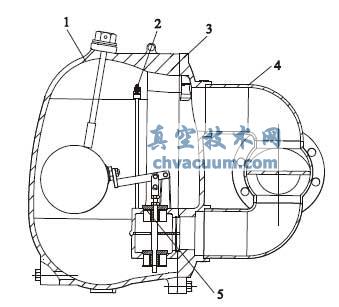

1. 閥體 2. 空氣排放閥 3. 閥蓋 4. 轉向接管 5. 控制架組件

圖1 雙閥座型杠桿浮球式疏水閥

3、結語

　　大排量浮球式疏水閥廣泛用于石油、化工、冶金、電力、紡織、制藥及食品等諸多產業。運用基于事實的試驗、改進和創(chuàng )新的方法，分析大排量疏水閥產生各種故障及排量不足的原因。關注問題發生的概率和原因，持續改進大排量浮球式疏水閥，研發配裝內置或外置解鎖裝置的大排量浮球式疏水閥，使大排量浮球式疏水閥各種故障及排水量不足的問題發生概率趨近于零。
