1036MW超超臨界機組通風閥誤動停機分析及技術改進
某1036MW容量超超臨界機組在運行過程中汽機通風閥(Ventilator valve，簡稱VV閥)突然開啟，機組保護動作停機。原因在于閥門優化試驗過程中，管道及閥體振動導致VV閥的控制電磁閥瞬間失電造成，國內同類型機組也曾發生過類似問題。剖析VV閥在控制保護的邏輯設計方面存在潛在的缺陷，通過改變控制電磁閥的控制模式、改進VV閥控制邏輯回路等措施，解決了VV閥誤動導致停機的普遍性難題。
1、引言
基于日立技術設計的1036MW超超臨界機組上沒有設置高壓缸排汽逆止門，而是在汽輪機4號高壓調節汽閥后的導汽管上接出設置了通風閥(Ventilator valve，簡稱VV閥)，引至凝汽器。當汽機跳閘高壓調節汽閥全關時聯鎖開啟VV閥，利用再熱器系統的蒸汽回流冷卻高壓缸及其各級葉片，保護汽輪機安全停運。但在機組運行過程中，VV閥開啟控制及邏輯設計等方面并不合理，因VV閥誤開而導致機組非正常停運的可能性較大，據了解，目前國內已有不止一臺同類型機組出現過類似事故。VV閥誤開后造成汽機推力軸承及凝汽器的沖擊損傷，對汽機安全存在潛在的威脅。
2、1036MW機組汽輪機VV閥簡介
2.1、VV閥保護邏輯原理
VV閥為額定工作壓力為25.0MPA的氣動閥門，其工作氣源壓力為0.5Mpa，來自汽機儀用空氣母管。VV閥設計流量為105t/h，帶節流孔板(Φ3mm)的旁路的最大流量為0.48t/h。。如圖【1】所示，主蒸汽管道通過VV閥與凝汽器直接相連接，并帶有一節流孔板(Φ3mm)的旁路，在機組運行過程中，保持VV閥前后管道有微量蒸汽通過，起暖管作用。機組跳閘時，跳機信號聯鎖開啟VV閥，使高壓缸及冷再蒸汽的回流至凝汽器，極大限度減少汽輪機軸向推力和高壓缸的鼓風摩擦，是對汽機本體保護的一道重要防線。
在機組運行過程中，如果VV閥開啟，為保護汽機本體及凝汽器安全，汽機聯鎖跳閘，這是該類型1036MW超超臨界機組普遍的設計原則，其邏輯原理為：
1)汽機跳閘，蒸汽流量D0.5%，自動打開VV閥。
2)汽機掛閘，蒸汽流量D0.5%，自動關閉VV閥。
3)機組運行，VV閥動作開啟，機組跳閘。

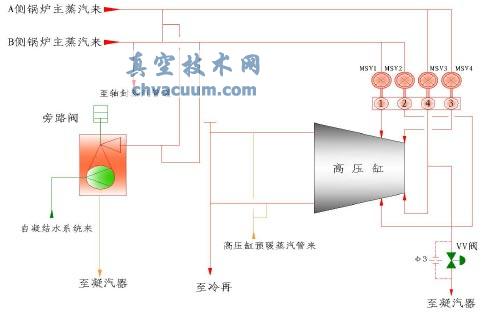

圖1 VV閥管路系統圖
2.2、VV閥原設計控制邏輯
原設計VV閥控制原理如圖(2)所示，VV閥為雙氣缸結構，VV閥開閉由三個氣動閥控制，分別為D、D1、D2。氣動閥D由控制電磁閥EVI控制，根據廠家的原來設計，當電磁閥EVI帶電時，D1接通控制氣源，D2排氣，氣缸向下運動關閉閥門;當電磁閥EVI失電時，D1接通排氣，D2接通控制氣，氣缸向上運動開啟閥門。真空技術網(http://likelearn.cn/)總結了原控制電磁閥EV1控制模式為：
1)“失電排氣，D1排氣，D2通氣，VV閥打開”。
2)“得電通氣，D1通氣，D2排氣，VV閥關閉”。

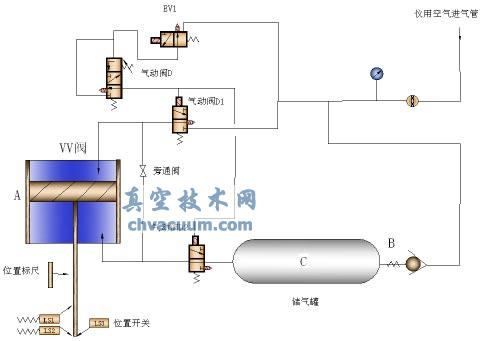

圖【2】改進前的VV閥控制原理圖

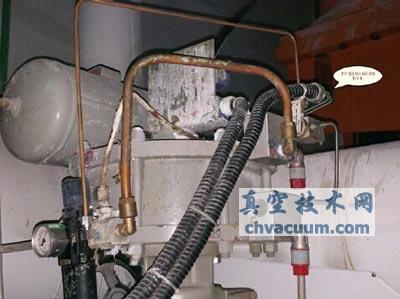

圖【3】改進前現場的VV閥圖片
3、VV閥誤開過程及原因分析
3.1、VV閥誤開導致機組保護動作跳閘過程
2012年7月30日，跳閘前機組負荷為1010MW，主汽壓25.9Mpa，主汽溫602℃，機組協調、AGC投入控制方式。跳閘首出原因為“VV 閥全開”，汽機高、中壓主汽門、調門、抽汽逆止門自動關閉，鍋爐MFT 動作，發電機逆功率動作解列，VV 閥實際處于開啟狀態。
現場檢查發現VV閥控制電磁閥EVl有一定程度的松動，EVl插頭做試驗時出現過接觸不良現象。
3.2、調門優化試驗過程對VV閥管路振動的影響
分析機組跳閘前后的工況變化，該機組曾在7月25日進行主汽調閥優化試驗，至7月30日機組跳閘前一直投入新閥位優化曲線模式運行。新閥位優化曲線控制模式下，采用先同時開啟1、4 號高壓調門CV1、CV4，再分別開啟2、3號高壓調門CV2、CV3 的方案，與原來的閥位分配模式存在明顯的不同。
機組原來的閥位管理模式是：隨著負荷指令的增加， CV1先開啟直至全開，然后在一定的閥門重疊度下同時開啟CV2、CV3，最后再開啟CV4。
因此當機組處于高負荷時， CV1、CV2 的開度沒有較大的區別，但CV3、CV4 的開度有明顯的不同，如表【1】所示，同樣是滿負荷工況運行，7 月25 日新閥位優化曲線投入前，CV3的開度為100%，CV4 為39%。但在機組跳閘前的7 月30 日，CV3 的開度為29%，CV4為100%。

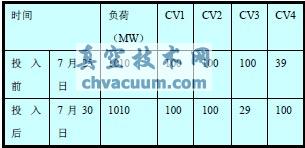

表【1】新閥位優化曲線投入前后的主汽調閥開度對比表
在投入新閥位優化曲線模式運行后，機組一直處于高負荷運行，因此CV4基本上也處于全開的位置，VV閥接在CV4之后的導汽管，引至凝汽器，此時前后的差壓很大，可達到25-26Mpa之間。
為驗證主汽壓力(對應負荷)、CV4開啟幅度對VV 閥振動水平的影響，2012年11月，在三個不同的高負荷工況下，投入新閥位優化-滑壓曲線進行試驗，現場用測振儀對VV 閥汽缸、支吊架在軸向、垂直、水平三種不同的方向進行測量，并分別與原閥位-滑壓曲線模式下的測量值比較，對比結果如表【2】所示。
表【2】新閥位優化曲線投入前后對VV 閥汽缸振動的影響比較
原閥位曲線運行模式，在各負荷點運行時，VV閥的氣缸及支吊架的振動都在正常范圍之內，振動水平普遍較低。原因在于這種模式下，負荷低于900MW時，CV4基本處于關閉位置，只有當負荷上升到900~1000MW時，CV4開度才逐漸開啟到20~40%之間變化。
投入新閥位優化曲線后，與原來的區別主要在于VV閥氣缸、管道支吊架的振動明顯變大。從測量數據可以看出，900MW負荷之下，VV閥氣缸振動總體比前者大50~100um左右，VV閥管道支吊架總體比前者大50~70um左右，當負荷在800~1000MW變負荷過程中，隨著汽壓的波動，VV閥氣缸、支吊架處振動更加加劇，瞬間振動值最高可達250um左右。
3.3、原因分析
機組運行過程中，VV閥三個位置開關LS1、LS2、LS3只要其中有二個出現開啟信號，就會(huì )導致機組跳閘。綜合以上分析結果，得出結論如下：機組在投入新閥位優化-滑壓曲線模式運行后，接入CV4后的導汽管分支管路上的VV閥閥體振動明顯增大，加劇了VV閥控制電磁閥原來存在的接線松動和接觸不良現象，使控制電磁閥瞬時失電，導致VV閥誤動開啟，位置開關LS1、LS2、LS3 觸點接通，機組保護動作跳機。
4、存在的缺陷及技術改進
4.1、存在的缺陷
VV 閥由單一控制電磁閥控制開關，而機組運行過程中VV閥開啟，則會(huì )導致機組非正常停運，這種相對簡單的控制模式，會(huì )使VV閥誤動造成機組跳閘的機率大為增加。
原設計控制電磁閥控制VV 閥的控制過程是“帶電關，失電開”，一旦上級電源跳閘、控制電纜斷線、接口接觸不良等現象發生，控制電磁閥失電，也會(huì )導致機組非正常停運。
4.2、技術改進
4.1.1、改變控制電磁閥EV1控制VV閥模式
原控制電磁閥EV1 控制模式為：
1) “失電排氣，D1 排氣，D2 通氣，VV閥打開”。
2) “得電通氣，D1 通氣，D2 排氣，VV閥關閉”。
技術改進后的VV 閥控制原理如圖【4】所示，控制電磁閥EV1 對VV 閥的控制模式為：
1) “失電通氣，D1 通氣，D2 排氣，VV閥關閉”。
2) “得電排氣，D1 排氣，D2 通氣，VV閥打開”。

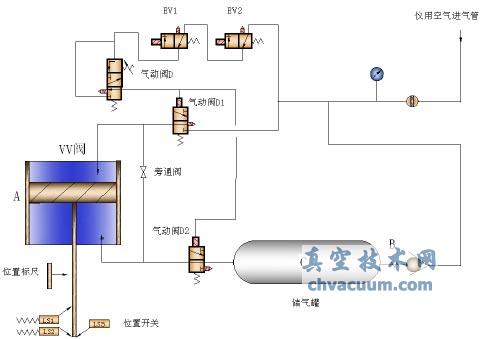

圖4 改進后的VV閥控制原理圖
這種模式的優點在于機組運行時,EV1 處于失電狀態,避免由于電磁閥長時間勵磁造成過熱損壞,進而失電導致機組停運。
4.1.2、在控制氣管路上增加一個控制電磁閥EV2.
機組跳閘時，跳機信號聯鎖開啟VV閥，是對汽機本體保護的一道重要防線。單一控制電磁閥EV1如果在機組長期運行過程中失電，則會(huì )造成VV閥無法開啟的狀況。為解決這一問題，在VV閥儀用氣控制管路中，再并聯一個相同的控制電磁閥EV2，如圖【4】所示，圖【5】為現場改造后的VV 閥圖片。

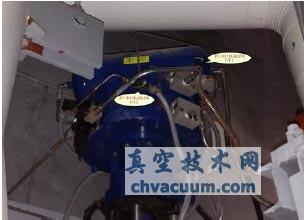

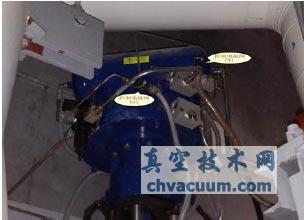

圖【5】現場改造后的VV 閥圖片
表【3】是經改進后的二個控制電磁閥EV1、EV2 試驗情況表，從表中可以看出，當機組跳閘停機時二個控制電磁閥只要有一個正常工作，就能使VV 閥動作開啟，從而提高了停機瞬間VV閥動作開啟的可靠性，保證了機組的停機安全。
表【3】改進后控制電磁閥EV1、EV2試驗情況
說明：儀用氣工作壓力0.5MPa，0為失電，1為帶電。
4.1.3、補充改進措施
對VV閥汽源管路接頭等進行檢查緊固，定期更換氣缸開、關氣源增壓模塊、氣源過濾器、控制電磁閥及其電纜插頭，防止設備老化損壞。校驗4號高壓導汽管及VV閥分支管道的支吊架，減弱CV4調門開啟對管道和VV閥閥體振動的影響。
5、結語
技術改進VV閥氣源控制回路及邏輯設計后，長期運行實踐的結果表明，機組再也沒有出現過類似的誤動停機事件，而且啟停機時VV閥動作可靠穩定，減少了汽輪機的的長周期運行風險，提高了機組等效可用系數。
