在線處理分子篩純化系統閥門故障

1 、分子篩純化系統閥門簡介

      2#23500m3/h空分設備分子篩純化系統共有15個閥門: 12個氣動活塞式高性能蝶閥、2個頂部導向型單座調節閥、1個單作用直通球閥。這15個閥門均為氣開閥, 除再生污氮氣流量調節閥外,其余14個閥門都帶有電磁閥。分子篩純化系統閥門詳見表1 。

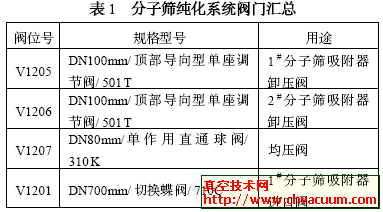

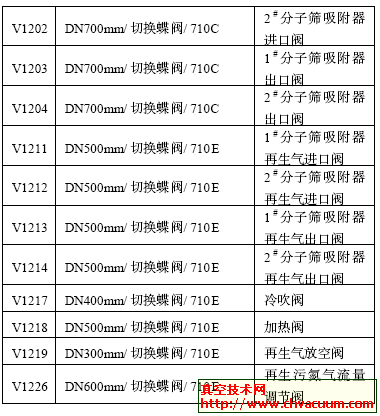

表1 　分子篩純化系統閥門匯總

2 、可以在線處理的閥門故障

       在生產過程中, 一旦分子篩純化系統的閥門出現儀控和機械故障, 會(huì )對整條主生產線的連續運行帶來影響。結合閥門工藝位置特點進行歸類, 分別進行停車和不停車調整、計劃維修等方法進行檢修。在線處理分子篩純化系統閥門故障, 可以避免空分設備頻繁停車, 減少損失�？梢栽诰�(xiàn)處理的分子篩純化系統閥門故障見表2 。

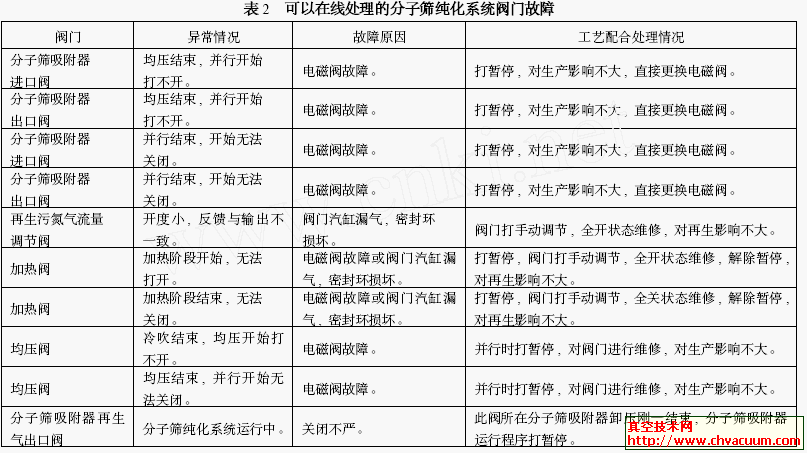

表2 　可以在線處理的分子篩純化系統閥門故障

3 、分子篩吸附器再生氣出口閥V1214 不停車更換操作

311 　故障現象

        2008年1月15日16∶46,空壓機出口壓力014656MPa,1#分子篩吸附器開始向2#分子篩吸附器均壓。17∶21,2#分子篩吸附器壓力PIS1202上升到01444MPa就不再上升,而分子篩吸附器壓差PDIS1201為010181MPa,達不到程序設定的01006MPa,程序一直延時。17∶28,操作人員手動將V1207閥開到100%后均壓完成。在以后幾個周期里, 每逢1#分子篩吸附器向2#分子篩吸附器均壓時都出現了同樣的情況,而2#分子篩吸附器向1#分子篩吸附器均壓時正常。
