自然循環瓣閥的功能要求和主要技術指標

        自然循環瓣閥是中國先進研究堆工程(CARR)堆芯非能動余熱排出系統的關鍵設備,對保證反應堆的安全具有重要意義。根據總體設計要求,該設備為非能動型閥門,即閥門的開啟或關閉由系統內的壓力變化來控制,不需要外界提供能源來驅動。瓣閥在結構形式上與旋啟式止回閥類似,但二者的使用工況顯著不同。止回閥的功能主要是防止管路中的流體介質發生倒流,而瓣閥內的流體介質無反向流動。瓣閥作為新型反應堆的專用部件,是一種特殊類型的自動閥門,需要專門研制。

瓣閥的功能要求和主要技術指標

      瓣閥安裝在反應堆水池內約513m標高處的導流箱上。瓣閥浸沒在反應堆水池的水面以下。按照CARR系統總體設計要求,對瓣閥的功能也提出了相應的要求。

      ①在反應堆強迫循環工況下(即主泵或應急泵運行情況下),瓣閥保持關閉狀態。

      ②在反應堆自然循環工況下,必須維持開啟狀態。

      ③當上述兩種工況改變時,瓣閥的開啟和關閉動作應正確、靈活、可靠。

     ④瓣閥在安裝調試時應具有一定的調節能力,可通過粗調和微調機構,調整瓣閥關閉和開啟時的所需壓差值。

     根據規定,瓣閥安全等級為SC -2級, 質保等級為QA1,規范Ⅱ級,適用規范為GB/T16702-1996C篇,抗震類別為I類(表1) 。

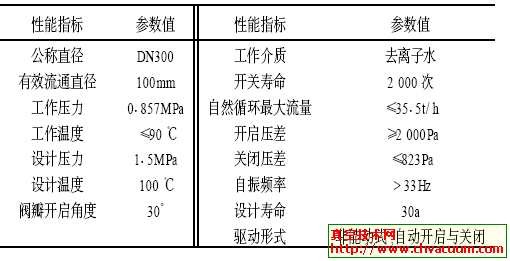

表1 　瓣閥主要技術指標
