低真空階段變抽速時抽氣時間的計算

   大多數真空泵的抽速都隨其入口壓強的變化而變化，尤其是機械真空泵，當其入口壓強低于10Pa時，泵的抽速隨其入口壓強的變化更為顯著。圖9是某些真空泵的抽速特性曲線示意圖。

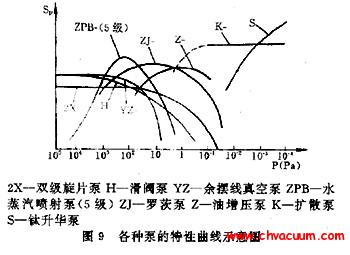

圖9：真空泵的抽速特性曲線示意圖

    ①分段計算法

    在一般情況下，計算變抽速時的抽氣時間需要首先知道泵的抽速與其入口壓強的關系。如圖10所示。假定需要求容器內的壓力由P₀降低到P的抽氣時間，則可以將P₀到P這個壓強區段分成n段。段效愈多，計算的抽氣時間愈接近變抽速的實際。設相應每段的抽氣時間為t₁，t₂…t_i…t_n取每段的平均抽蘧為s₁，S₂，…S_i…S_n，用相應的公式(36)進行各個壓力區段的抽氣時間計算，然后求其代數和即得總的抽氣時間t。

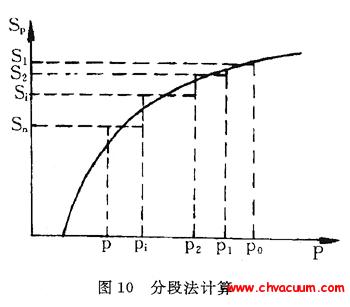

圖10 分段法計算抽氣時間方法

    ②經驗系數計算法

    油封機械真空泵的實際抽速S隨其入口壓強的降低而降低。研究其抽速特性曲線發現，其實際抽速S與其名義抽速S_p的近似關系是(46)。式中系數K在不同壓力區間的取值如表2。

    因此抽氣時間的計算可用式(37)。

抽氣時間計算公式

    應用該式計算抽氣時間時，實際上相當于把從大氣壓到1Pa的抽氣時間計算分成為五個區強區段，對應每一個壓強區段，根據表2所給出的K值分別計算各壓強區段的抽氣時間，然后將五個壓強區段的抽氣時間相加即得從大氣壓到1Pa的總的抽氣時間。
