真空電弧爐稱重系統測量精度影響因素淺析
本文通過對底裝式電弧爐電極稱重系統的結構受力分析，采用試稱法繪圖求解傳感器、波紋管的應力曲線、電極系統原始重量參數P0 值、誤差值ΔF，為控制算法提供系統原始參數及修正系數計算依據。并對熔化過程中電極的運動、電纜的擺動及x-y 調整機構對測量精度的影響進行了分析，總結出電弧爐設計、調試過程中應注意的事項，望能對實際生產提供一定的指導意義。
1、概述
隨著我國真空自耗電極電弧爐(簡稱：電弧爐)自制能力的提高，大噸位電弧爐設備像雨后春筍般的出現，然而大部分的設備熔煉操作僅限于電壓反饋自動熔煉水平，實現不了恒熔速和起弧、熔煉、收弧等全工藝過程的自動化。其關鍵點在于大部分的設備沒有設置稱重機構，實現不了恒熔速和熔煉工藝過程的自動化。恒熔速和熔煉工藝過程自動化不僅保證了熔煉產品的質量(如：減少偏析、晶粒細化)，而且提高了產品的利用率(如：減少了尾部縮孔率)，也保證了安全生產。稱重系統的在線測量精度(電源、傳感器本身的控制、測量精度不在本文討論分析范圍內)決定了熔速控制精度。在編程控制算法中往往要采集電極系統原始重量參數P0 值及波紋管引起的誤差值ΔF，為控制算法提供原始參數及過程修正系數確定提供計算依據。
2、試稱法繪圖求解P0、誤差值ΔF
電弧爐電極稱重系統是一種復雜的三維浮動機構，P0 值不僅包含電極桿、支架及附屬機構的靜止重力參數，還包含了水冷電纜中流動的水等動參數，因此在實際生產中不可能通過單件測量來求得P0 值及F0 值。為了便于分析和觀察，在不影響受力的情況下簡化了的機構如下圖1。稱重傳感器9 是該機構的核心元件，目前大部分采用電阻應變式傳感器。其工作原理是傳感器在受力情況下粘貼在彈性體上的電阻應變片發生變形，使其電阻發生變化，再經相應的測量電路把線性電阻變化轉換成電壓或電流信號，從而將受力轉變?yōu)闇y量信號。因此可以認為傳感器是勁度系數很大、變形很小的彈性元件。波紋管8 是保持真空、勁度系數較小的密封彈性體。

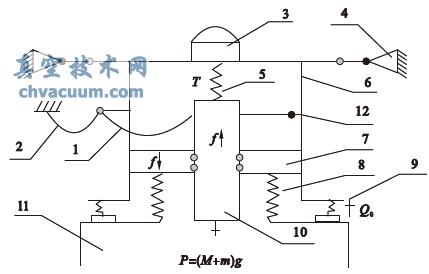

1. 內水冷電纜;2. 外水冷電纜;3. 電機;4.X、Y 調整機構;5. 絲杠;6.支持架;7. 動密封;8. 波紋管;9. 稱重傳感器;10. 電極桿;11.真空室;12.導向輪
圖1 稱重機構
設：該機構的電極桿10 的重量為m，支架及附屬機構(包含電纜里流動的水)的重量為M，其系統總重量為P0=(M+m)g，傳感器顯示載荷重為Q0，波紋管支反力為F0，則在非真空靜態下：
P0=Q0+F0 (1)
式中：Q0 為三個傳感器9 的支反力由于傳感器和波紋管都是在彈性范圍內工作，遵守虎克定律，則傳感器和波紋管應力曲線應為線性特征。下面我們通過在非真空靜態下試稱法求解P0 值：
(1)首先準備好任意重量的Δa1、Δa2、Δa3 三個加載試稱塊，并標注重量和編號;
(2)記錄未加載，即在P0=(M+m)g 重量下稱重傳感器顯示值Q0;
(3)記錄加載△a1，即(P0+△a1)時稱重傳感器顯示值Q1;并計算△Q1=Q1-Q0，以此類推，并相應求得△Q2、△Q3;
6、分析和總結
電弧爐用稱重系統，實際上充分考慮了熔煉時既能動態稱重，又能滿足電極桿X，Y 調整的需要，因此其結構相對復雜，內、外力受力點較多。根據以上的分析討論和實際經驗，提出以下總結意見：
1、編程中對系統原始重量參數歸零時，應考慮在真空狀態下求解出P 值作為歸零參數，而不應簡單采取非真空下的Q0 值與真空吸力之和作為歸零值，以便徹底刪除波紋管初始支力給系統原始參數歸零帶來的誤差。
2、靜態的內力，不影響稱重結果，但是動態的內力，如電極桿加速運動，水冷電纜擺動等，會(huì )直接影響稱重結果。因此盡量避免內力機構加速運動，振動，擺動等現象出現。
3、所有靜態不變的外力對稱重的影響，必須通過結構設計、安裝，進行弱化、刪除。如電線電纜，水管，氣路等必須采取特殊懸掛方式，可移動的部分不得與外力摩擦接觸。
4、可移動的內部水冷電纜在移動時，其彎曲半徑一致，不得出現折管或者與外力件接觸。電纜內水壓要穩定，避免水壓不穩造成管內水量變化，影響控制精度。
