同種材料與異種材料的氬弧焊的接頭形式

       氬弧焊是電弧焊的一種,它是以氬氣作為保護氣體的電弧焊。由于焊縫受到氬氣的保護,所以焊縫質量比較高,同時又由于熱源集中所以焊接時的熱影響區小,工件變形小,保證了工件的氣密性和機械強度。

      氬弧焊適用于焊接高強度合金鋼、有色難熔和化學性質活潑的金屬及其合金,也可用于異種金屬的焊接。在真空工程中常用氬弧焊來焊接超高真空系統的不銹鋼容器、管道閥門、波紋管連接件以及電真空器件的殼體連接件等。

      氬弧焊分為不熔化電極氬弧焊和熔化電極氬弧焊,真空技術中大多采用不熔化電極的氬弧焊。氬弧焊焊槍的結構為:中心為鎢桿電極,外面是通氬氣的陶瓷保護管。焊接時以鎢桿作負極,以工件作為陽極。電弧大小決定于焊接尺寸。因為是局部加熱焊接,所以焊接后應退火消除應力,并且必須用機械方法矯正變形。雖然接頭沒有發生氧化,但是接頭以外沒有受氣流保護的金屬部分仍有可能發生了輕微氧化，因此容易氧化的金屬例如鉬和鉭等必須在充氬的罩內進行弧焊。工件緩慢移動可以進行邊緣縫焊,焊接鋁零件時,應采用交流弧焊。超高真空技術要求弧焊接頭不應包含貯存空氣的小體積和在真空側的污染阱。

電弧焊接頭的設計

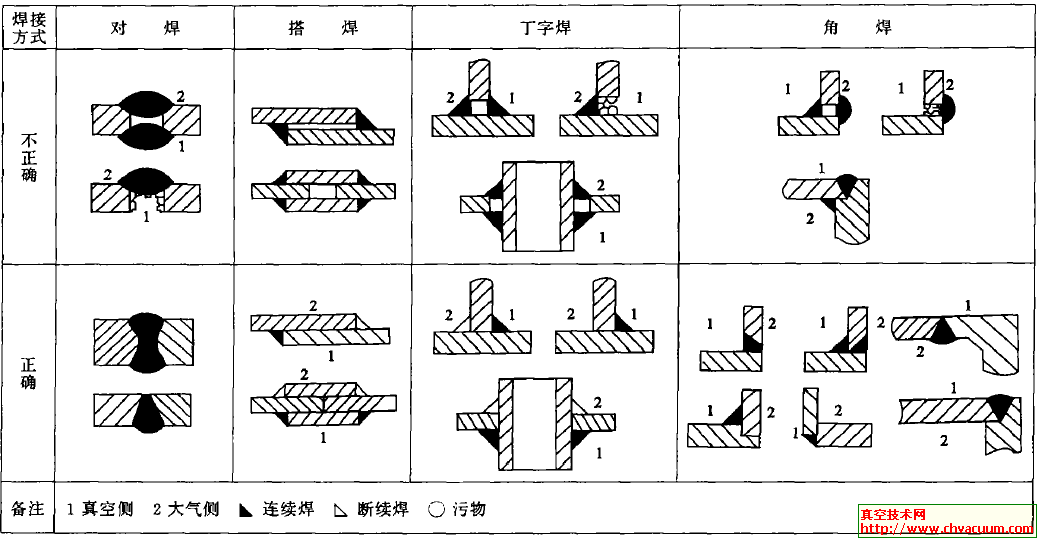

表1 給出各種電弧焊接頭設計得正確與不正確的實例。

表1　正確與不正確電弧焊接頭實例
