真空封接技術中的玻璃-金屬封接的結構形式

      真空系統中常用的玻璃-金屬封接結構,要求封接處具有氣密性、一定強度、耐烘烤和一定的電絕緣性能。常用的玻璃-金屬封接的類型有:①匹配封接;②不匹配封接; ③過渡封接。

       匹配封接是指玻璃與金屬的線膨脹系數在一定溫度范圍內是相近的(差值小于10%)。不匹配封接時,玻璃與金屬線膨脹系數差值較大(差值大于10%)。當玻璃與金屬線膨脹系數相差甚大時可采用線膨脹系數介于玻璃與金屬之間的一種或幾種玻璃來進行過渡封接。

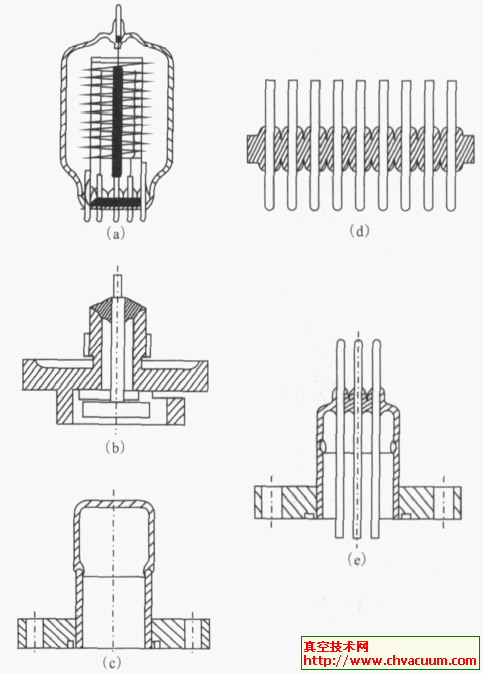

(a)B-A 規引線的圍封結構; (b) 振動薄膜規上蓋的圍封結構; (c)可伐法蘭與玻璃的管封結構; (d) 多頭引線圍封結構; (e) 可伐法蘭、鉬桿與玻璃的圍封和管封結構

圖1　玻璃與金屬封接結構示例

       封接從結構上可分為圍封結構、管封結構和盤封結構。圍封結構是指封接金屬桿的四周是用玻璃包圍起來的結構,如真空規管引線等。見圖1。常用的管封結構為金屬圓管和玻璃圓管的對接結構。如可伐法蘭接頭與玻璃管的封接。見圖1。
