真空磁流體軸密封的整體結構形式

    真空磁流體軸密封的整體結構如圖41所示。

圖41：真空轉軸密封裝置的常用形式

     磁性流體位于兩個支撐軸承的一側，軸承可以采取潤滑措施。磁流體轉軸密封部位通常采用的幾種結構形式如圖42所示。

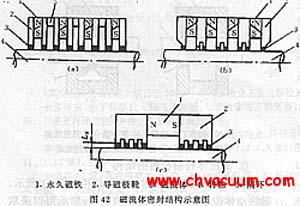

圖42：磁流體密封結構示意圖

由于圖40所示的磁流體單極靴密封結構耐壓能力小，不能承受一個大氣壓的壓差，所以用于真空轉軸密封必須采用多級極靴結構。

圖 42（a）所示的磁流體密封采用多個磁鐵，每個磁鐵與其對應的一對極靴構成各自獨立的磁回路，各回路間采用不導磁的隔墊隔開。

圖42（b）則沒有使用不導磁的隔墊。

圖42（c）只使用一個磁鐵，是一種單磁路多級磁流體密封結構。

這種結構性能完善，結構簡單，適用廣泛，是實踐中大量采用的結構形式。這里以此種形式作為基本結構，對其設計計算方法給予介紹。
