FD-110A型渦輪分子泵控制器串口通信的實現與應用

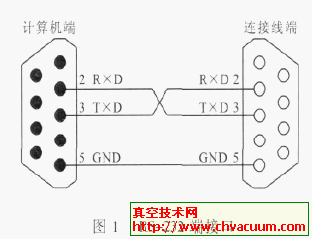

在現代工業控制中，串口通信的應用越來越廣泛。單片機和PC 機之間的串口通信在進行數據交換時經常被使用。在串行通信時，要求通信雙方都采用一個標準接口，RS-232C接口是單片機和PC機進行通信最常用的一種接口。單片機與PC機進行串口通信最簡單的三線制法，即接收數據針腳(RxD)與發送數據針腳(TxD)相連，彼此交叉，信號地(GND)對應相接，如圖1所示。
為了實現單片機和PC機之間的串口通信，采用VC++6.0來實現編程，VC++6.0是一種功能強大的面向對象的Windows 編程開發平臺。與以往DOS 下串行通信不同,Windows 不提倡應用程序直接控制硬件，而是通過Windows 系統提供的設備驅動程序來進行數據傳遞。串口在Win32 中是作為文件來處理的，而不是直接對端口進行操作。本文采用多線程串口編程工具CSerialPort 類來實現PC機與單片機之間的通訊。
1 使用CSerialPort 類實現串行通信
CSerialPort 類是由Remon Spekreijse 提供的串口類，該類支持線連接（非MODEM）的串口編程操作。
CSerialPort 類是基于多線程的，其工作流程如下：首先設置好串口參數，再開啟串口監測工作線程，串口監測工作線程監測到串口接收到的數據、流控制事件或其他串口事件后；就以消息方式通知主程序，激發消息處理函數來進行數據處理，這是對接收數據而言的；發送數據可直接向串口發送。具體實現如下：
1.1 添加類文件
（SerialPort.h 和SerialPort.cpp）并定義類對象m_SerialPort,(若要操作多個串口，則要為每個串口均定義一個類對象)。
1.2 串口的初始化
串口的初始化代碼一般在OnInitDialog()函數中實現，下面給出了主要代碼以及定義了一個布爾變量m_bSerialPortOpened 用來標志串口是否打開。
if (m_SerialPort.InitPort (this, nPort, 4800,'D',8,1,EV_RXFLAG | EV_RXCHAR,512))
{ m_SerialPort.StartMonitoring(); // 啟動監測輔助線程
m_bSerialPortOpened=TRUE;
else
{AfxMessageBox(" 沒有發現此串口或被占
用");
m_bSerialPortOpened=FALSE;
}
1.3 接收數據
接收處理在串口事件消息處理函數OnComm()中實現。并將接收到的字符顯示在接收編輯框中，下面代碼中，定義了接收數據變量m_ReceiveData,WPARAM、LPARAM 類型是多態數據類型（polymorphic data type）, 根據需要自動適應，每當串口接收緩沖區內有一個字符時，就會(huì )產生一個WM_COMM_RXCHAR 消息， 觸發OnComm（）函數這時就轉到函數中進行數據處理。
LONG CFD110ADlg::OnComm (WPARAM ch,
LPARAM port)
{ m_ReceiveData+=ch;
UpdateData (FALSE); // 將接收到的字符顯示
在接收編輯框中
return 0;
}
1.4 數據發送
if(!m_bSerialPortOpened) return; // 檢查串口是
否打開
UpdateData(TRUE); // 讀入編輯框中的數據
m_SerialPort.WriteToPort((LPCTSTR) m_strSend-Data ) ; // 發送數據
2 PC 機與單片機之間的相互通信
FD-110A 型分子泵控制器是供高速無刷直流電動機的電子換向器，其使用51 系列單片機作為控制器。具有4 位LED 數碼管顯示頻率、電壓、電流值；3 只鍵盤用于啟動、停止控制，頻率、電壓、電流顯示切換及高、低轉速設置；過流、過熱、超時聲光保護報警；本地線控和遠程RS232通訊控制。
2.1 C51 單片機串行口協議
(1) 通訊波特率4800bit/S,格式8.1.1
(2) 命令格式：
長度：參數的長度。無參數時填零。
異或效驗：從命令碼開始。
2.2 PC 機與單片機接通后，PC 機發送以下命令：
AB 80 00 80 分子泵停止工作
AB 81 00 81 分子泵啟動工作
