微小型壓縮空氣儲能系統研究
風能、太陽能等可再生能源的非穩定輸出特性對電網系統的安全運行影響很大。儲能系統不僅可以調節電網負荷提高供電品質，而且可以作為應急電源。本文對不同儲能方式進行了分析，研究了儲存壓力和流量等運行參數對微小型壓縮空氣儲能系統輸出功率與運行效率的影響，提出了風電單元配置微小型壓縮空氣儲能系統的調控方案和需解決的關鍵技術，對儲能系統發展和提高電網安全運行有參考意義。
1、前言
發展風能、太陽能等可再生能源是我國能源發展的重要戰略。2012年出臺的《風電發展“十二五”規劃》指出，到2015年全國風電并網裝機總容量達到1億kW，到2020年達到2億kW，但是，風力發電和光伏發電的輸出特性波動較大，對電網安全有很大影響。真空技術網(http://likelearn.cn/)認為為了提升風電品質和解決遭遇突發狀況時的應急供電問題，需要研究開發儲能系統。
早在20世紀50年代，為確保核電的平穩運行，人們就開始策劃建設以大電網調峰為目的的壓縮空氣儲能示范電站。1978年世界上第一座壓縮空氣蓄能電站在德國投入商業運營，電站容量為290MW。示范電站在很大程度上依賴于采用化石燃料的常規燃氣輪機技術，系統效率較低且污染環境。2009年，美國將壓縮空氣儲能技術列入未來
十大能源技術之一。2010年美國能源部分別與太平洋燃氣和電力公司(PG&E)以及紐約州立電力和燃氣公司(NYSEG)簽訂了壓縮空氣儲能系統示范工程合同，功率分別為150MW和300MW，兩個項目采用地下儲存壓縮空氣的模式，儲能時間為10h。示范工程將在2015年完成性能和可靠性測試。
日本、瑞士、盧森堡等也在積極研究開發壓縮空氣儲能技術，并規劃建設壓縮空氣儲能示范電站。日本能源廳和電源公司已研制出變壓式和定壓式兩種壓縮空氣儲能系統。
近年來，我國學者在壓縮空氣儲能系統研究方面也取得了一定進展，如華北電力大學的壓縮空氣蓄能系統的熱力性能計算與優化及其經濟性分析研究，中國科學院基于超臨界過程的壓縮空氣儲能系統研究，哈爾濱電力部門利用地道作為儲氣容積的壓縮空氣儲能電站開發等。但總體而言，我國壓縮空氣儲能技術的研究開發特別是工程化實踐尚處于初級階段。
2、壓縮空氣儲能系統分析
儲能系統有多種形式，如抽水蓄能系統、電池蓄能系統、飛輪儲能系統和壓縮空氣儲能系統等。抽水蓄能系統技術成熟，但對地理環境要求較高，不適應于風電場應用;電池蓄能系統制造成本較高，且有二次污染問題;飛輪儲能系統發電功率較小，大型化問題較多;壓縮空氣儲能系統高效可靠、經濟靈活，且環境友好，是儲能領域發展的國際前沿技術。
對于大型并網型風電場，主要采用地下存儲壓縮空氣的大型儲能系統，而這種系統完全依賴于地質條件;對于微小型風力發電系統，可采用高壓空氣直接膨脹發電方式，以期在投入較少且無需外部燃料的情況下保證穩定的供電質量。采用地上存儲壓縮空氣的小型壓縮空氣儲能系統，通常利用壓力管道或儲氣罐等來存儲壓縮空氣，且系統安裝不受地域條件限制。為了提高系統效率和增大存儲量，最重要的措施就是提高系統的運行壓力，但系統壓力又與系統效率、運行可靠性等有關，需綜合考慮。
提高系統的運行壓力，可以提高壓縮空氣儲能系統的儲能密度，減小儲氣罐的體積。然而，不論是透平式結構還是容積式結構，盡管單級壓縮或膨脹的最佳效率有一個最佳的壓力比或膨脹比與其相對應，但單級壓力比和膨脹比較小，提高儲能系統的運行壓力必然需要壓縮機和膨脹機級數的增加。

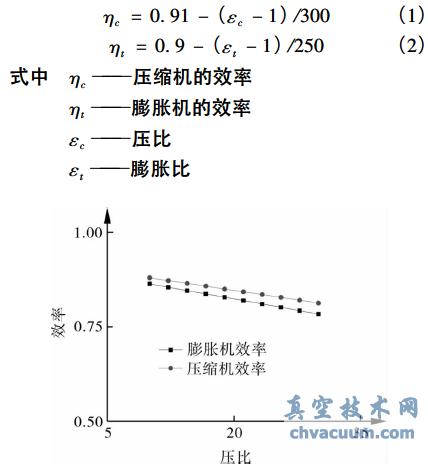

多級高壓力比壓縮機需要通過中間冷卻(級間)方式確保其運行效率和可靠性，高膨脹比的膨脹機則需要通過多級膨脹、中間加熱的方式保證其效率和運行的可靠性。因此，儲能系統運行壓力的提高必然導致輔助設備的投入增加和系統復雜性，且多級壓縮和多級膨脹增加了運行過程的不可逆損失。如果壓縮空氣的儲存壓力為1～3MPa，即壓縮機的壓縮比與膨脹機的膨脹比為30。根據文獻，壓縮機和膨脹機的效率會(huì )隨壓比的增加而降低，可采用如公式(1)和(2)進行計算，其變化趨勢如圖1所示。
圖1 壓比對壓縮機和膨脹機效率的影響
在小型壓縮空氣儲能系統中，需要考慮高壓比時壓縮機和膨脹機效率的變化對系統效率的影響。圖2表示壓縮空氣儲存壓力對系統儲能效率和儲能密度的影響趨勢，即壓縮空氣儲能系統的儲能密度隨儲存壓力的升高而增大，但系統的儲能效率隨儲氣壓力的升高而逐漸減低。因此，壓縮空氣儲能系統的儲存壓力需要綜合考慮系統效率、儲能密度以及運行可靠性等因素進行優化選擇。
圖2 儲存壓力對壓縮空氣儲能系統效率和儲能密度的影響

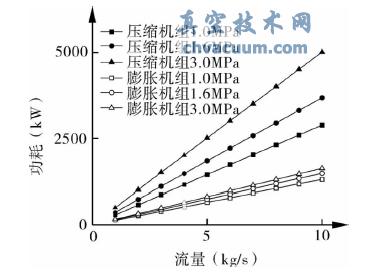

不同壓比下壓縮空氣儲能系統的輸出功率隨流量的變化趨勢如圖3所示，壓縮空氣儲能系統中壓縮機功耗和膨脹機輸出功都隨著流量和壓比的增大而增大，且壓縮機的功耗增長速率明顯。對于一定容量的壓縮空氣儲能系統，膨脹機的流量由膨脹機的功率和運行壓力共同決定。壓縮機流量與膨脹機流量的比值反映了了壓縮空氣儲能系統的充放電時間的大小。而在流量一定時，儲氣罐的容積大小決定了壓縮空氣儲能系統調峰時間的長短，儲氣罐容積越大，系統的調峰時間越長。
圖3 壓縮空氣儲能系統輸出功與流量的關系
3、微小型壓縮空氣儲能系統及其關鍵技術
3.1、系統方案

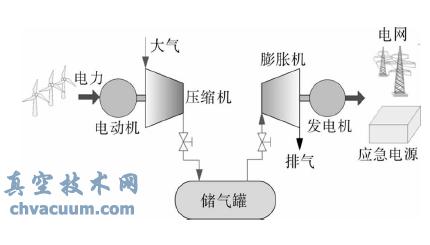

我國風電場單機規模以2MW、3MW機組為主，開發重點為5MW。如果每臺2MW或風電3MW機組配一微小型壓縮空氣儲能系統，其原理見圖4。在微小型壓縮空氣儲能系統中，可根據發電功率選擇膨脹機(結構型式)和發電機規格，根據氣量和壓力選擇壓縮機(結構型式)與儲氣罐大小。
圖4 微小型壓縮空氣儲能及其利用原理

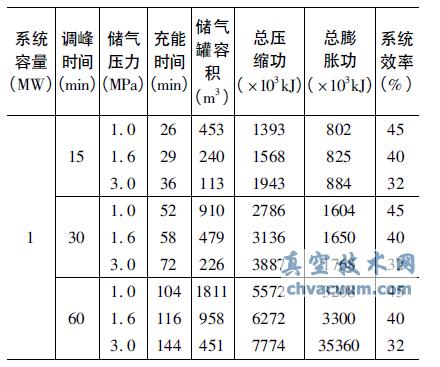

調峰時間按15、30和60min計算，則理論上系統的最大效率和最小的儲氣罐容積如表1所示。從表1可以看出，在相同的調峰時間時，隨著儲氣壓力的提高，儲氣罐容積隨之降低，但充能時間有所增大，同時壓縮功耗增大，儲能系統效率逐漸降低。因此，表1數據也表明微小型壓縮空氣儲能系統的儲氣壓力與儲存容積、系統效率和儲能密度等密切相關。
表1 微小型壓縮空氣儲能系統參數與性能
3.2、經濟性分析
壓縮空氣儲能電站的經濟效益主要包括靜態效益和動態效益兩部分。靜態效益是該電站承擔以峰填谷和能量轉換功能時所體現的經濟性和可靠性效益。動態效益是指由于儲能電站的適應性、靈活性和高可靠性而在承擔事故備用電源、負荷備用等時所體現的經濟性和可靠性效益。壓縮空氣儲能系統應用于風電場所擔負的主要功能是尖峰容量和備用容量，減少風電的裝機容量要求，從而實現節約風電設備的投資和運行費用。
3.3、關鍵參數與技術
(1)儲氣壓力及其優化。壓縮空氣存儲壓力與發電系統的能量密度、儲能系統的效率等關系密切，需要優化。為了提高壓力降低存儲容積，就需要選擇不同結構型式的壓縮機組和膨脹機組。
(2)膨脹比及其控制。在壓縮空氣儲能系統中，膨脹過程常處于非穩定狀態，入口參數變化對膨脹機的輸出特性有很大影響，需要發展滿足并網技術需求的輸出性能調控技術。
(3)系統效率與提高效率的相關技術。實現儲能系統在變工況下的高效、可靠與穩定運行，需提高壓縮機(組)和膨脹機(組)效率，開發系統集成優化和控制策略，以及熱管理技術，如壓縮熱的回收與集蓄等。
4、結論
(1)單套風電機組配備微小型壓縮空氣儲能系統，可有效改善風力發電和光伏發電品質，并可作為應急電源，其運行維護方便，且這種配備出現故障時的影響面最小;
(2)壓縮空氣的儲存壓力是儲能系統的關鍵參數，影響到系統效率和儲能密度的大小。儲存壓力的選擇，還需考慮系統的成本和運行可靠性;
(3)膨脹機設計制造和膨脹比控制技術，是微小型壓縮空氣儲能系統發展的關鍵。
