感應加熱中頻電源原理及檢修

　　感應加熱中頻電源由于價格便宜，技術成熟，受到冶金行業的青睞，廣泛應用于熔煉、透熱、淬火、焊接等領域。中頻電源的主電路都是十分相似的，基本原理也是一致的, 都包含三相全控橋式整流、電感電容濾波，并聯諧振、串聯諧振逆變。但是，怎樣去實現整流控制、逆變控制、保護電路這些功能的控制電路，卻是千差萬別的,這也就給設計和維修人員造成了一定的困難。深入學習了解中頻裝置的工作原理、和各功能部分的基本電路，將會(huì )給維修和調試工作帶來指導意義，也為分析故障理清思路，迅速解決問題提供了可能。作為維修技術人員，必須深入了解學習分析中頻感應加熱裝置的基本原理，理論與實際工作結合，具體問題具體分析，總結經驗，綜合運用，迅速解決問題。

1、中頻電源的工作原理

　　中頻電源裝置是采用晶閘管、IGBT 等電力開關元件，將三相工頻交流電整流為直流，經電抗器平波后，成為一個恒定的直流電源，再經單相逆變橋，把直流逆變成一定頻率的單相中頻交流，提供給由感應線圈和諧振電容器組成的負載，聯接成諧振電路。下面是中頻電源結構原理框圖和典型并聯逆變電路原理圖。

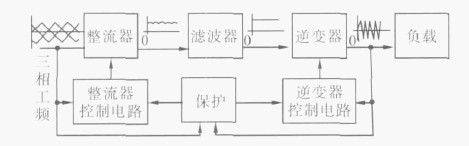

圖1 中頻電源結構原理框圖

　　中頻電源主要可分為整流電路，逆變電路，負載電路，整流控制電路，啟動及逆變控制電路，保護電路等幾部分。

1.1、整流電路

　　用晶閘管將三相工頻交流電， 整流濾波為直流電提供給逆變電路， 為逆變電路提供能源。一般采用三相全控橋式整流。

　　限于篇幅原因，全文請自行下載。

3、結束語

　　在實際工作中，故障現象是多種多樣、千奇百怪的。關于中頻電源的維修不能只會(huì )處理單個故障現象，不分析故障原因，沒有邏輯判斷思路；也不能生搬硬套，只會(huì )按照教科書的“規則”對號入座。既要基于理論，也要基于經驗，兩者不可偏廢。對待具體故障要具體分析，注意總結積累。反復對照理論依據加深認識，才能成為優秀的維修技術人員。
