U形波紋管膨脹節的結構類型

　　U形波紋管膨脹節的結構類型較多，不同類型的膨脹節，適用的場合也各不相同。主要的類型有單式軸向型、單式和復式鉸鏈型、復式自由型、復式拉桿型、直管和彎管壓力平衡型等。各種類型的結構示意圖見圖l～圖10。

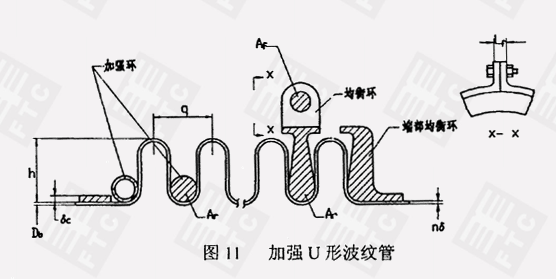

　　為提高膨脹節的承載能力，可設計帶加強環或穩定環的膨脹節，其結構示意 如圖11 所示。

(1) 單式軸向型膨脹節

　　由一個波紋管及結構件組成，主要用于吸收軸向位移而不能承受波紋管壓力推力的膨脹節（見圖1）。

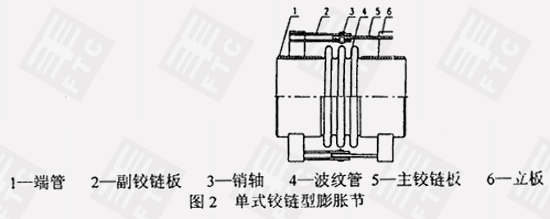

(2) 單式鉸鏈型膨脹節

　　由一個波紋管及銷軸、鉸鏈板和立板等結構件組成、承受波紋管壓力推力的膨脹節（見圖2） 。

(3) 單式萬向鉸鏈型膨脹節

　　由一個波紋管及銷軸、鉸鏈板、萬向環和立板等結構組成、能在任意平面內角位移并能承受波紋管壓力推力的膨脹節（見圖3）。

(4) 復式自由型膨脹節

　　由中間管所連接的兩個波紋管(及控制桿或四連桿)等結構件組成、主要用于吸收軸向與橫向組合位移而不能承受波紋管壓力推力的膨脹節（見圖4）。

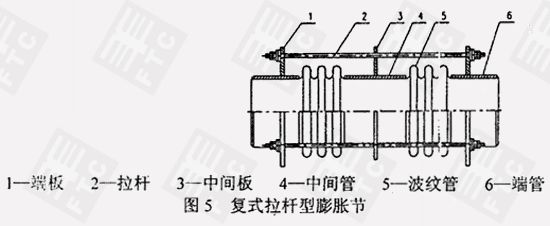

(5) 復式拉桿型膨脹節

　　由中間管所連接的兩個波紋管及拉桿和端板等結構件組成、能吸收任一方向橫向位移并能承受波紋管壓力推力的膨脹節，（見圖5）。

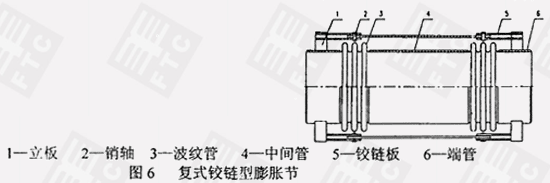

(6) 復式鉸鏈型膨脹節

　　由中間管所連接的兩個波紋管及銷軸、鉸鏈板和立板等結構件組成、只能吸收單方向橫向位移并能承受波紋管壓力推力的膨脹節（見圖6）。

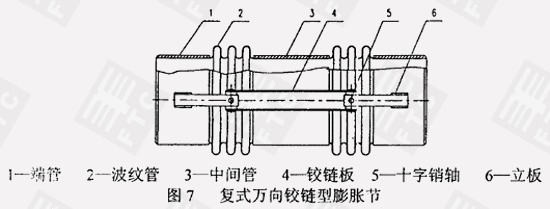

(7) 復式萬向鉸鏈型膨脹節

　　由中間管所連接的兩個波紋管及十字銷軸、鉸鏈板和立板等結構件組成、能吸收一方向橫向位移并能承受波紋管壓力推力的膨脹節（見圖7）。

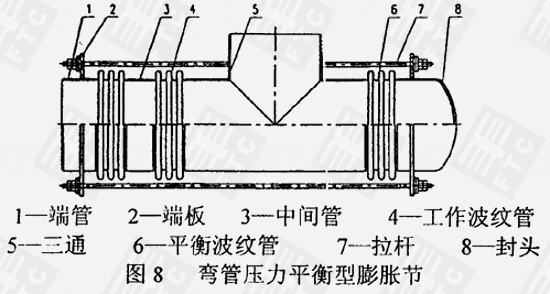

(8)彎管壓力平衡型膨脹節

　　由一個或中間管所連接的兩個工作波紋管和一個平衡波紋管及彎頭或三通、封頭、拉桿和端板等結構件組成、主要用于吸收軸向與橫向組合位移并能承受波紋管壓力推力的膨脹節（見圖8）。

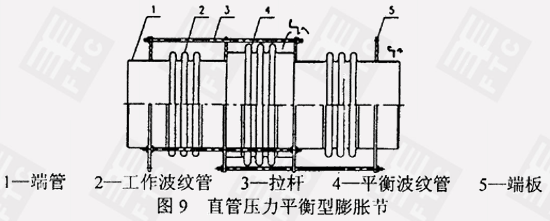

(9) 直管壓力平衡型膨脹節

　　由位于兩端的兩個工作波紋管和位于中間的一個平衡波紋管及拉桿和端板等結構件組成、主要用于吸收軸向位移并能承受波紋管壓力推力的膨脹節(見圖9)。

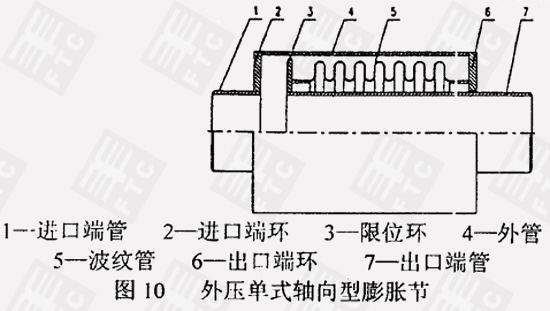

(10)外壓?jiǎn)问捷S向型膨脹節

　　由承受外壓的波紋管及外管和端環等結構件組成、只用于吸收位移而不能承受波紋管壓力推力的膨脹節（見圖10）。
