JB/T 6921-2004 羅茨真空泵機組

JB/T 692l—2004  羅茨真空泵機組

Roots vacuum pump system

          JB/T 6921—2004 羅茨真空泵機組標準是在JB/T 6921-1993《羅茨真空泵機組》標準的基礎上進行修訂，代替JB/f 6921-1993《羅茨真空泵機組》

          本標準與JB/T 6921-1993相比，主要變化如下:

          — 機組型號表示方法中，增加了中間泵代號和特性代號兩部分內容的表示方法;

          — 擴大了機組的范圍，本標準增加了氣冷式羅茨泵為主泵或中間泵或前級泵時組成的各種機組，增加了帶溢流閥羅茨真空泵為主泵、中間泵的各種機組，增加了四級羅茨真空泵機組、羅茨水環大氣噴射泵機組及羅茨往復真空機組。

          — 重新劃分了機組配比值的界限，確定了新的配比代號。本標準的配比代號為l, 2, 3, 4, 5,6, 8等七種，上一版標準的配比代號為1, 2, 4, 8等四種

          — 本標準區分了前級泵為單級泵和雙級泵時，機組型號的不同表示方法和相應的性能參數;

          — 在技術要求方面，本標準將4.1條改為“機組應符合本標準規定，并按經規定程序批準的圖樣及技術文件或合同制造”的內容;4.6條內容作了適當調整，刪去有關抽氣效率的考核要求，改為要求對抽速和消耗功率進行測量，并繪制“抽速一人口壓力”曲線:4.7條刪去“運行時不得有明顯的振動”:4.8, 4.9, 4.12條作適當改動。

          — 將試驗方法和檢驗規則分開，對具體內容作了調整。

          — 根據實際情況，本標準刪去了上一版標準中的“推薦采用的機組系列”部分的內容，以機組類別規定機組的基本參數。

          — 提高了部分機組極限壓力的考核指針，并明確該極限壓力指的是非可凝性氣體的極限分壓力。

          JB/T 6921-1993 (羅茨真空泵機組》標準實施近十年，對羅茨真空泵機組的標準化、系列化以及對羅茨真空泵機組的發展起到了一定的作用。由于在長期的生產實踐中，羅茨真空泵機組的分支種類不斷增多，原標準已不能包羅現有的羅茨真空泵機組。為此，必須對JB/T 6921-1993《羅茨真空泵機組》標準進行修訂同時，根據GB/T 1.1-2000的要求，制訂出JB/T 6921-2003 ((羅茨真空泵機組》標準，代替JB/T 6921-1993《羅茨真空泵機組》標準。修訂部分的內容如前言所述。

1、范圍

          JB/T 6921—2004 羅茨真空泵機組標準規定了抽速為30L/s~20000L/S的羅茨真空泵機組的型式與基本參數、技術要求、試驗方法、檢驗規則以及標志、包裝、運輸、貯存。

          本標準適用于以羅茨真空泵為主泵或中間泵，以滑閥真空泵、旋片真空泵、水環真空泵、油環真空泵、水環大氣噴射泵、氣冷式羅茨真空泵、往復真空泵為前級泵所組成的二級、三級或四級羅茨真空泵機組(以下簡稱機組)。

2、規范性引用文件

          下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

          GB/T 3306 標牌

          GB/T 13384 機電產品包裝通用技術條件

          JB/T 7674 羅茨真空泵

3 型式與基本參數

3.1 型號表示法

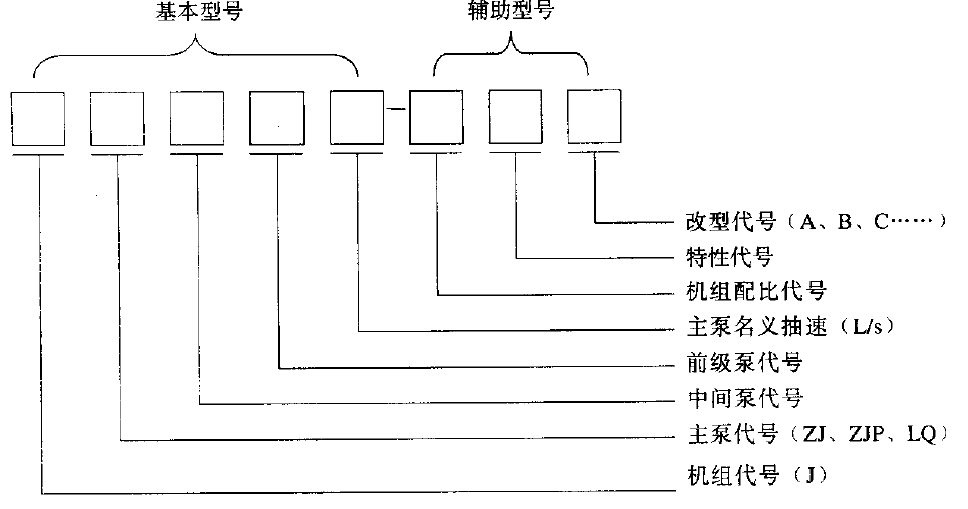

          機組型號由基本型號和輔助型號組成，其表示方法如下:
