JB/T 5298管線用鋼制平板閘閥技術標準

1 范圍

  本標準適用于公稱壓力pN 1.6~16MPa，公稱通徑DN 50~1000mm，溫度–29~121℃，介質為石油、天然氣等管線用鋼制平板閘閥（以下簡稱閘閥）。

2 引用標準

   GB 1047 管子與管路附件 公稱通徑

   GB 1048 管子和管路附件 公稱壓力和試驗壓力

   GB 4981 工業用閥門的壓力試驗

   GB 9113.1~9113.26 整體鋼制管法蘭

   GB 9115.1~9115.26 對焊鋼制管法蘭

   GB 9131 鋼制管法蘭壓力–溫度等級

   GB 12220 通用閥門 標志

   GB/T 12252 通用閥門 供貨要求

   GB 12234 通用閥門 法蘭和對焊連接鋼制閘閥

   JB/T 5300 通用閥門 材料

   ZB J16 006 閥門的試驗與檢驗 (現為JB/T 9092-1999)

   JB 308 閥門型號編制方法

3 術語

兩密封面與垂直中心線平行、彈性浮動閥座與閘板在啟閉中始終相互貼合、閘板為板狀的一種平行式閘閥。

4 型式與基本參數

4.1 型式

4.1.1 產品型號編制方法按JB 308 的規定。

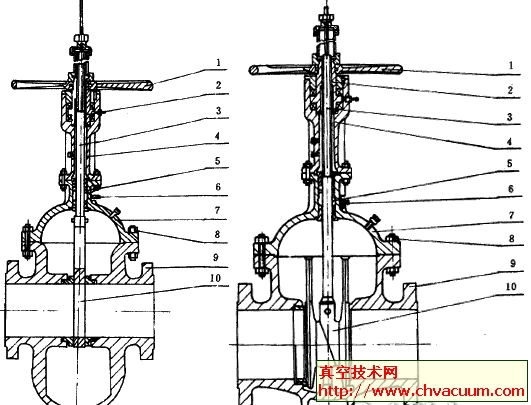

4.1.2 型式有單閘板、雙閘板以及帶導流孔和無導流孔的四種，具體結構如圖1、圖2 所示。

4.2 基本參數

4.2.1 公稱壓力按GB 1048 的規定。

4.2.2 公稱通徑按GB 1047 的規定。

4.2.3 鋼制管法蘭壓力–溫度等級按GB 9131 的規定。

5 技術要求

5.1.1 法蘭連接的結構長度按表1 的規定，焊接連接的結構長度按表2 的規定。

5.1.2 結構長度公差：公稱通徑小于或等于DN 250mm 時，極限偏差為±1.6mm。公稱通徑等于或大于DN 300mm 時，極限偏差為±3.2mm。

5.1.3 閥體的最小壁厚按表3 的規定。

5.1.4 法蘭的連接尺寸以及密封面的形狀和尺寸按GB 9113.1~9113.26 和GB 9115.1~9115.26 的規定。

5.1 閥體   兩密封面與垂直中心線平行、彈性浮動閥座與閘板在啟閉中始終相互貼合、閘板為板狀的一種平行式閘閥。   本標準規定了管線用鋼制平板閘閥產品的術語、型式與基本參數、技術要求、試驗方法、檢驗規則和標志、包裝、貯存的基本要求。
