TAB鍵在CAD捕捉功能中的應用

　　對象捕捉在實際繪圖中使用非常頻繁，通常我們會(huì )打開端點、中點、交點等幾個常用的捕捉選項，有的設計師為了省事會(huì )將所有捕捉選項都打開。打開捕捉選項多了，圖中滿足條件可以被捕捉的特征點非常多。尤其是當圖形比較密集時，光標移動到某一位置時，捕捉靶框內可能會(huì )有多條線，同時會(huì )捕捉到多個點，但CAD一次只能顯示一個捕捉標記，但這個點不一定是我們要的點。要捕捉到需要的點，我們會(huì )移動光標找需要捕捉點，有時還需要放大圖形。實際沒有那么麻煩，當圖形局部較為復雜，可以利用TAB鍵在滿足條件的點之間切換。

　　我們先通過切換直線的端點、中點的簡單例子看TAB鍵的應用：

　　1、 打開對象捕捉，并設置端點、中點選項。

　　2、 輸入L命令畫直線，將光標移動到圖中的某一條直線上，然后按TAB鍵看捕捉點的變化，如下圖所示。

　　我們可以看到光標位置不變，通過按TAB鍵就可以捕捉到直線上所有滿足條件的特征點。當然，單純一條直線端點、中點的捕捉利用移動光標就很容易解決，完全不用取按TAB鍵。

　　我們再來看一個相對復雜一些的例子，三條相交直線形成了一個小三角，當光標移動到小三角附近時，我們可能捕捉到某一個交點，也可能捕捉到某條線的中點，這時TAB鍵就非常有用了。如下圖所示：

　　光標停留在圖中所示位置，按TAB鍵可以捕捉到三條線的交點、中點、端點等，切換過程中不僅會(huì )出現捕捉標記，相關的圖形會(huì )虛線顯示，讓我們清楚地知道是哪條線的中點或是哪兩條線的交點。

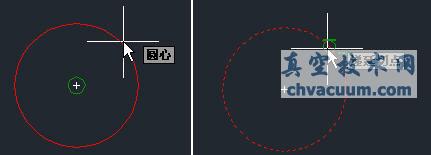

　　還有一些情況下，由于捕捉選項之間是有優先級設置，只有用TAB鍵才能切換到我們需要的捕捉選項。例如我們同時打開了圓心和切點的捕捉選項，我們在畫直線時要先定位它與相切，然后再去確定他的下一點，也就是說我們要利用遞延切點捕捉。由于圓心優先于遞延切點，光標放到圓上時，只能捕捉到圓心。除非我們將圓心捕捉選項關掉，才能直接捕捉到遞延切點，此時如果知道用TAB鍵的話就好辦了，如下圖所示。

　　不少設計師嫌反復設置捕捉選項麻煩，干脆將所有捕捉選項都打開，我不建議這樣做。這樣不僅會(huì )增加CAD軟件的計算量，不同的捕捉選項在捕捉時也會(huì )進行干擾。建議大家打開幾種常用的捕捉選項，如端點、重點、交點、圓心，要臨時使用其他選項時，可通過輸入命令、工具欄或SHIFT+右鍵菜單調用，這樣整體操作效率反而會(huì )更高，當然也不要忘了還有TAB建可以用。
