板栗真空破殼工藝的研究與熱力學分析
板栗脫殼歷來是板栗加工的技術難題，本文介紹了板栗在真空中破殼的機理的研究現狀。根據板栗的幾何尺寸和物理參數，用ANSYS 軟件建立了板栗的有限元分析模型。分別用ANSYS 模擬了在加熱過程中的濕度場和溫度場的分布，以及對它們產生的應力和應變進行了分析。對溫度場、濕度場和壓力場也進行了耦合分析，找出了最大應力和應變產生的位置。同時，對影響板栗真空破殼特性的因素進行了模擬研究，模擬結果表明，板栗的大小、形狀對真空破殼的影響顯著，真空技術網(http://likelearn.cn/)認為破殼率隨真空度的降低而增大。驗證模擬結果和實驗結果表明，所建的模型具有可行性。
1、板栗真空破殼機理
真空法脫殼的原理是在真空條件下，使具有相當水分的生板栗被加熱到一定溫度并獲得足夠的真空度。在真空泵的抽吸作用下，因溫度的引入使外殼的水分不斷地蒸發而被移除，其韌性和強度降低，脆性大大增加。真空作用又使殼外壓力降低，殼內部將相對處于較高壓力狀態; 在外殼被加熱干燥產生應力發生應變的同時，果仁也將被加熱并使其內部的水分汽化，果仁因失水而收縮，使其與內皮、外殼自行分離。并且由于果仁的水分汽化后無法從外殼內逸出，使殼內的壓力進一步升高，達到一定數值時，就會(huì )使外殼和內皮爆裂，實現栗殼的脫除。
2、板栗真空破殼因素分析及工藝優化
2.1、試驗方法
(1) 評價指標
爆開率高、失水率低、熟化現象不存在。
(2) 實驗目的
通過多次試驗，以及對實驗數據的分析，獲得與該真空爆殼工藝息息相關的影響因素以及其影響趨勢，最終設定出最佳生產工藝參數。
(3) 板栗真空爆殼實驗的步驟
原料→清理雜質→稱重→熱風循環預熱→水箱加熱→板栗放入干燥箱→抽真空→破空→取出板栗→稱重→栗仁分開
2.2、板栗真空爆殼因素分析
(1) 爆殼溫度的影響
隨著爆殼溫度的逐漸上升，板栗的爆殼率也逐漸上升，但同時板栗的失水率也逐漸上升。
(2) 爆殼時間的影響
在一定的爆殼溫度下，爆殼時間越長，爆殼率不斷提高，同時失水率也不斷上升，即板栗水分丟失量增加。但達到某個爆殼時間后，爆殼率會(huì )下降。即在每個爆殼溫度下，爆殼率都會(huì )有一個拐點。
(3) 預熱溫度的影響
預熱溫度對板栗的爆殼率有顯著影響，大體趨勢是隨著預熱溫度的升高，在同等條件下板栗的爆殼率不斷上升，同時失水率也在逐漸升高。但是并非預熱溫度越高越好，很可能達到某個預熱溫度時，同樣會(huì )導致爆殼率下降。
(4) 預熱時間的影響
在一定的預熱溫度下，隨著預熱時間的延長，板栗的爆殼率呈上升趨勢，且增幅明顯。當達到最佳預熱時間后繼續加熱，板栗的爆殼率變化不明顯，但是失水率卻依舊在逐步攀升。依據對流干燥原理，板栗受熱時間越長，失水就越嚴重。其干燥規律類似于干燥介質溫度的升高，栗殼干燥充分時，其組織結構收縮，脆性及氣密性增大，再經真空作用時，板栗內部產生的蒸汽壓容易達到栗殼承受壓力的極限值，可增加爆殼機率，但是板栗受熱時間過長會(huì )導致栗殼的氣氣密性降低，從而對板栗的真空爆殼率產生負面影響。此外，過長的加熱時間也會(huì )導致栗仁的品質劣化。所以雖然板栗經過預熱處理后確實能在很大程度上提高爆殼率，并且減少了抽真空的時間，同時減短了工藝時間，但是并不能無限期的加長預熱時間，因為每一個預熱溫度都有相對應的最佳預熱時間。
同時，預熱溫度和預熱時間是一對相互制約的因素，預熱溫度越高，它的最佳預熱時間也就越短。
2.3、真空爆殼最優化參數
通過正交實驗對工藝參數進行優化，確定出最優參數方案，即預熱溫度80℃、預熱時間20 min、爆殼溫度75℃、爆殼時間1. 5 h。在最優參數方案控制下，板栗的爆開率為90.9%，失水率為6%。實驗證明利用真空爆殼技術可以成功對板栗脫殼去衣。
3、板栗力學模型的建立及有限元模擬
用有限元對板栗的真空破殼進行受力分析時，涉及到共性基本因素。首先必須建立板栗的幾何模型，然后網格劃分，最后受力分析。
3.1、板栗的物理特性及失效形式
板栗的彈性模量，經試驗測定，果殼為各向同性線彈性材料，彈性模量為102 MPa 泊松比為0.30。果殼主要由纖維和半纖維組成，纖維素和半纖維素在受拉力作用下直至破壞之前塑性變形很小，所以看成脆性材料，失效形式通常是脆性斷裂。采用第一強度理論( 最大拉力理論) 作為失效準則，即無論什么應力狀態，只要最大拉力σ1達到σb就導致斷裂，于是得到斷裂準則
3.2、板栗模型建立與網格劃分
根據板栗的特點，因為其表面是曲面，在選擇單元類型時，把果殼的單元類型選為20 節點的二次曲面的三維六面體SOLID。

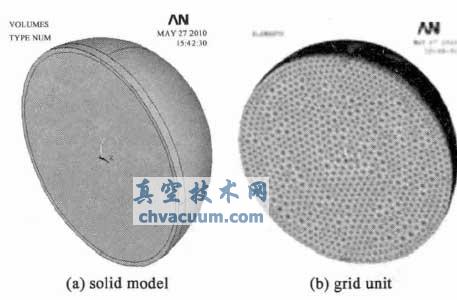

圖1 板栗殼的實體模型和網格劃分
4、總結
本文建立了板栗真空破殼過程的有限元模擬，真空破殼過程中板栗的含水率分布呈地面中心大，然后向弧頂和底面邊緣遞減。應力和應變的變化趨勢為底面邊緣最大，然后向弧頂和地面中心遞減。熱應力很小，且持續時間很短。濕應力和壓差應力遠遠大于熱應力，濕應力是板栗破殼的主要因素，在1 h 左右達到峰值，壓差應力主要作用于后期。此外板栗的大小和真空度也是影響板栗破殼的重要因素。模擬結果與實驗結果比較吻合。
