一種水噴射泵的簡易計算方法

　　本文詳細地介紹了水噴射泵性能試驗裝置的系統圖。在試驗的基礎上綜合出水噴射泵的一種簡易的計算方法，最后給出計算實例，可用以選出最佳的設計方案。

　　根據試驗數據的綜合，得出能實際計算水噴射泵性能的一些相關的公式。

　　為了計算噴射泵的性能，應首先給出已知條件：即工作介質水的壓力Pp 及其溫度tp 吸入壓力PH，被抽吸的介質空氣的質量流量GH，噴射泵出口斷面相對排水井內水平面的標高h 及噴射泵的幾何參數f3/f1 (式中f1 和f3 為噴咀出口斷面積與混合室圓柱段入口斷面積)。噴咀出口直徑d1，混合室圓柱段入口直徑d3，因此f3/f1= d32/d12 。水噴射泵的工作原理如圖1 所示。

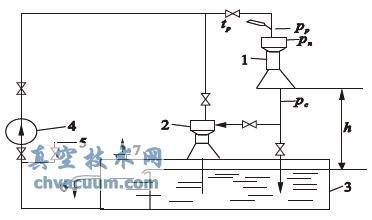

1.水噴射泵;2.水噴射泵(可作前級泵用);3.水箱;4.離心式水泵;5.補水管;6.溢流管;7.水箱出氣孔;tp、Pp- 水溫及水的壓力;PH -被抽吸氣體壓力;Pc- 噴射泵的背壓

圖1 水噴射泵的工作原理圖

　　水噴射泵的結構示意圖如圖2 所示。

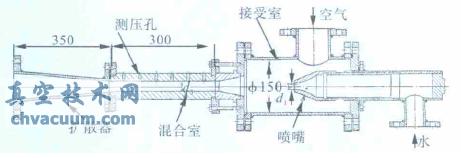

d1- 噴咀出口直徑;d3- 混合室直徑

圖2 試驗用水噴射泵的主要結構圖

　　從幾個計算方案可找到最佳的方案。其計算方法是在試驗數據的基礎上得出的。其試驗裝置的系統圖如圖3 所示。

　　關于水噴射泵的計算方法，早在1914 年，由C. Pfleiderer 學者提出來的。用能量守恒定律給出水—空氣混合物的一維流動模型。其能量損失用能量損失系數來表達。實際上確定它很困難，可靠性較差。故人們多從實際著手研究。前蘇聯學者Л.Д.БЕРМАН 教授在上世紀60 年代作過很多實驗研究。并綜合試驗結果，給出可用的計算方法。我們在1993 年為撫順礦務局曖氣廠研制35 t/h 熱水鍋爐真空除氧設備時也曾研制過水噴射泵系統。

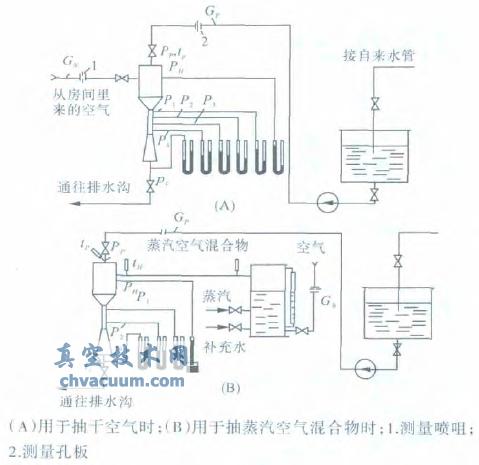

圖3 水噴射泵的試驗臺系統圖

　　當然在確定方案時還可以利用雙噴射器，一個工作，一個備用。也有用四個噴咀或四個擴散器的。對于水噴射泵我國于2003 年制訂了《水噴射真空泵》行業標準。

　　該標準規定了水噴射真空泵的型式與基本參數、技術要求及試驗方法、檢驗規則、標志、包裝和運輸。

　　該標準適用于壓力為0.20 MPa~0.60 MPa，抽氣量32 m3/h~2000 m3/h 的水噴射真空泵，即工作介質為水、被抽介質為空氣或以不凝結性氣體為主，凝結性氣體為輔的氣體。該標準定義：

　　(1)極限壓力：泵在工作時，空載干燥的真空容器逐漸接近穩定的最低壓力值(kPa);

　　(2)當量空氣：對非20 ℃空氣或其它氣體，按其分子量和溫度折算成20 ℃空氣流量(m3/h)。

　　(3) 吸入溫度：被抽氣體在泵入口處的溫度(℃)。

　　(4) 最大抽氣量：泵在規定的測量條件下，泵口壓力為3.0 kPa 時的抽氣量(m3/h)。

　　(5)工作水壓：進入泵噴咀前的工作介質壓力(MPa)。

　　其技術要求和試驗方法、試驗裝置等該標準都有明確要求。最后給出吸入壓力(kPa)與抽氣量(m3/h)的對應曲線，以便用戶選擇。
